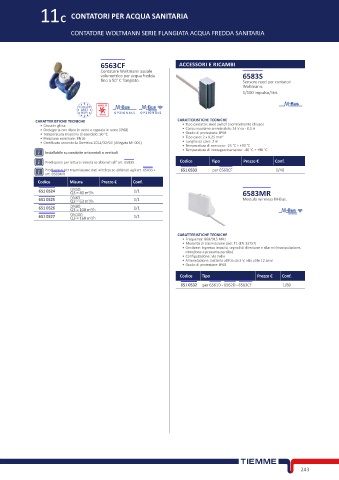

Page 257 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

11C CONTATORI PER ACQUA SANITARIA

CONTATORE WOLTMANN SERIE FLANGIATA ACQUA FREDDA SANITARIA

6563CF ACCESSORI E RICAMBI
Contatore Woltmann assiale
volumetrico per acqua fredda 6583S
fino a 50° C flangiato. Sensore reed per contatori
Woltmann.
1/100 impulso/litri.

00569.79
Wireless
OP ZIONALE OP ZIONALE
TURBINA
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Cassa in ghisa • Tipo contatto: reed switch (normalmente chiuso)
• Orologeria con disco in vetro e capsula in rame (IP68) • Carico massimo ammissibile: 24 V ca - 0,1 A
• Temperatura massima di esercizio: 50 °C • Grado di protezione: IP68
2
• Pressione nominale: PN16 • Tipo cavo: 2 x 0,25 mm
• Certificato secondo la Direttiva 2014/32/UE (Allegato MI-001) • Lunghezza cavo: 2 m
• Temperatura di esercizio: -25 °C ÷ +90 °C
• Temperatura di immagazzinamento: -40 °C ÷ +90 °C
Installabile su condotte orizzontali o verticali
Predisposti per lettura remota se abbinati all' art. 6583S Codice Tipo Prezzo € Conf.
Predisposti per trasmisisone dati wireless se abbinati agli art. 6583S + 651 0533 per 6563CF 1/40
art. 6583MR
Codice Misura Prezzo € Conf.
651 0524 DN50 1/1 6583MR
Q3 = 40 m3/h
651 0525 DN65 1/1 Modulo wireless M-Bus.
Q3 = 63 m3/h
651 0526 DN80 1/1
Q3 = 100 m3/h
651 0527 DN100 1/1 Wireless
Q3 = 160 m3/h

CARATTERISTICHE TECNICHE
• Frequenza: 868/915 MHz
• Modalità di trasmissione dati: T1 (EN 13757)
• Gestione: ingresso impulsi, segnali di direzione e allarmi (manipolazione,
rimozione e presunta perdita)
• Configurazione: via radio
• Alimentazione: batteria al litio da 3 V, vita utile 12 anni
• Grado di protezione: IP68
Codice Tipo Prezzo € Conf.
651 0532 per 6561D - 6562D - 6563CF 1/60

243
