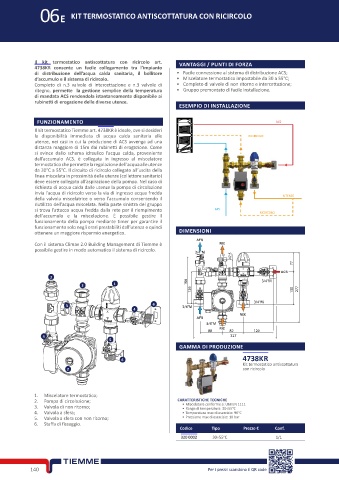

06E KIT TERMOSTATICO ANTISCOTTATURA CON RICIRCOLO

Il kit termostatico antiscottatura con ricircolo art. VANTAGGI / PUNTI DI FORZA
4738KR consente un facile collegamento tra l’impianto
di distribuzione dell’acqua calda sanitaria, il bollitore • Facile connessione al sistema di distribuzione ACS;
d’accumulo e il sistema di ricircolo. • Miscelatore termostatico impostabile da 30 a 55°C;
Completo di n.3 valvole di intercettazione e n.3 valvole di • Completo di valvole di non ritorno e intercettazione;
ritegno, permette la gestione semplice della temperatura • Gruppo premontato di facile installazione.
di mandata ACS rendendola istantaneamente disponibile ai
rubinetti di erogazione delle diverse utenze.
ESEMPIO DI INSTALLAZIONE

FUNZIONAMENTO ACS
Il kit termostatico Tiemme art. 4738KR è ideale, ove si desideri
la disponibilità immediata di acqua calda sanitaria alle RICIRCOLO
utenze, nei casi in cui la produzione di ACS avvenga ad una
distanza maggiore di 15m dai rubinetti di erogazione. Come
si evince dallo schema idraulico l’acqua calda, proveniente
dall’accumulo ACS, è collegata in ingresso al miscelatore
termostatico che permette la regolazione dell’acqua alle utenze
da 30°C a 55°C. Il circuito di ricircolo collegato all’uscita della
linea miscelata in prossimità delle utenze (collettore sanitario)
deve essere collegato all’aspirazione della pompa. Nel caso di
richiesta di acqua calda dalle utenze la pompa di circolazione
invia l’acqua di ricircolo verso la via di ingresso acqua fredda
della valvola miscelatrice o verso l’accumulo consentendo il UTENZE
riutilizzo dell’acqua miscelata. Nella parte sinistra del gruppo
si trova l’attacco acqua fredda dalla rete per il riempimento AFS
dell’accumulo e la miscelazione. È possibile gestire il RICIRCOLO
funzionamento della pompa mediante timer per garantire il
funzionamento solo negli orari prestabiliti dall’utenza e quindi
ottenere un maggiore risparmio energetico. DIMENSIONI
AFS
Con il sistema Climav 2.0 Building Management di Tiemme è RIC
possibile gestire in modo automatico il sistema di ricircolo.
3/4"M
1"F 47,5
77
ACS
3 3/4"M
3 1 186
126 130 277

3/4"M
3 6 3/4"M
4
MIX
AFS
3/4"M
RIC
88 82 120
4 327
5
GAMMA DI PRODUZIONE
6 4738KR
Kit termostatico antiscottatura
2 con ricircolo

1. Miscelatore termostatico;
2. Pompa di circolazione; CARATTERISTICHE TECNICHE
3. Valvola di non ritorno; • Miscelatore conforme a: UNI EN 1111
• Range di temperatura: 30÷55°C
4. Valvola a sfera; • Temperatura max di esercizio: 90°C
5. Valvola a sfera con non ritorno; • Pressione max di esercizio: 10 bar
6. Staffa di fissaggio.
Codice Tipo Prezzo € Conf.
320 0002 30÷55°C 1/1

140 Per i prezzi scansiona il QR code
