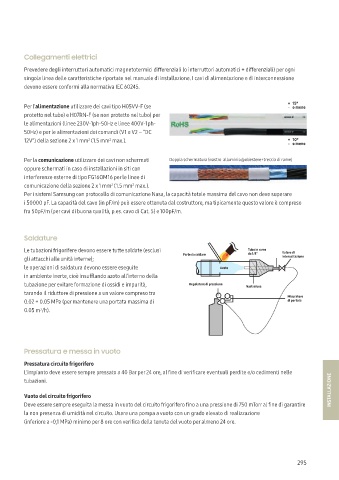

Collegamenti elettrici

          Prevedere degli interruttori automatici magnetotermici differenziali (o interruttori automatici + differenziali) per ogni
          singola linea delle caratteristiche riportate nel manuale di installazione. I cavi di alimentazione e di interconnessione
          devono essere conformi alla normativa IEC 60245.


          Per l’alimentazione utilizzare dei cavi tipo H05VV-F (se                                    + 15°
                                                                                                      - o meno
          protetto nel tubo) e H07RN-F (se non protetto nel tubo) per
          le alimentazioni (linee 230V-1ph-50Hz e linee 400V-1ph-
          50Hz) e per le alimentazioni dei comandi (V1 e V2 – “DC
          12V”) della sezione 2 x 1 mm  (1.5 mm  max.).                                               + 10°
                                       2
                                2
                                                                                                      - o meno
          Per la comunicazione utilizzare dei cavi non schermati   Doppia schermatura (nastro  alluminio/poliestere+treccia di rame)
          oppure schermati in caso di installazioni in siti con
          interferenze esterne di tipo FG16OM16 per le linee di
          comunicazione della sezione 2 x 1 mm  (1.5 mm  max.).
                                        2
                                                2
          Per i sistemi Samsung con protocollo di comunicazione Nasa, la capacità totale massima del cavo non deve superare
          i 50000 pF. La capacità del cavo (in pF/m) può essere ottenuta dal costruttore, ma tipicamente questo valore è compreso
          fra 50pF/m (per cavi di buona qualità, p.es. cavo di Cat. 5) e 100pF/m.



          Saldature

          Le tubazioni frigorifere devono essere tutte saldate (esclusi                 Tubo in rame
                                                                 Parte da saldare       da 1/4”     Valore di
          gli attacchi alle unità interne);                                                         intercettazione
          le operazioni di saldatura devono essere eseguite                   Azoto
          in ambiente inerte, cio  insuf ando azoto all’interno della
          tubazione per evitare formazione di ossidi e impurità,   Regolatore di pressione  Nastratura
          tarando il riduttore di pressione a un valore compreso tra
                                                                                                      Misuratore
          0.02 ÷ 0.05 MPa (per mantenere una portata massima di                                       di portata
          0.05 m /h).
               3






          Pressatura e messa in vuoto

          Pressatura circuito frigorifero
           ’impianto deve essere sempre pressato a  0  ar per    ore, al fine di verificare eventuali perdite e o cedimenti nelle
          tubazioni.

          Vuoto del circuito frigorifero                                                                             INSTALLAZIONE
           eve essere sempre eseguita la messa in vuoto del circuito frigorifero fino a una pressione di   0 m orr al fine di garantire
          la non presenza di umidità nel circuito. Usare una pompa a vuoto con un grado elevato di realizzazione
           inferiore a -0,1   a  minimo per   ore con verifica della tenuta del vuoto per almeno    ore.
