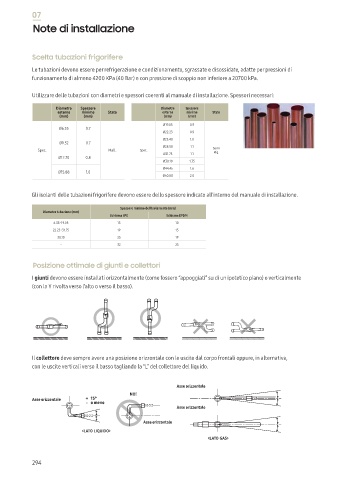

07

Note di installazione

Scelta tubazioni frigorifere

Le tubazioni devono essere per refrigerazione e condizionamento, sgrassate e disossidate, adatte per pressioni di
funzionamento di almeno 4200 KPa (40 Bar) e con pressione di scoppio non inferiore a 20700 kPa.

Utilizzare delle tubazioni con diametri e spessori coerenti al manuale di installazione. Spessori necessari:

Diametro Spessore Diametro Spessore
esterno minimo Stato esterno minimo Stato
(mm) (mm) (mm) (mm)
Ø19.05 0.9
Ø6.35 0.7
Ø22.23 0.9
Ø25.40 1.0
Ø9.52 0.7
Ø28.58 1.1 Semi
Spec. Mall. Spec. Rig.
Ø31.75 1.1
Ø12.70 0.8
Ø38.10 1.35
Ø44.45 1.6
Ø15.88 1.0
Ø50.80 2.0

Gli isolanti delle tubazioni frigorifere devono essere dello spessore indicato all’interno del manuale di installazione.

Spessore minimo dell’isolamento (mm)
Diametro tubazione (mm)
Schiuma i PE Schiuma EPDM
6.35~19.05 13 10
22.23~31.75 19 13
38.10 25 19
- 32 25

Posizione ottimale di giunti e collettori

I giunti devono essere installati orizzontalmente (come fossero “appoggiati” su di un ipotetico piano) o verticalmente
(con la Y rivolta verso l’alto o verso il basso).

Il collettore deve sempre avere una posizione orizzontale con le uscite dal corpo frontali oppure, in alternativa,
con le uscite verticali verso il basso tagliando la “L” del collettore del liquido.

Asse orizzontale
NO!
Asse orizzontale + 15°
- o meno
Asse orizzontale

Asse orizzontale
<LATO LIQUIDO>
<LATO GAS>
