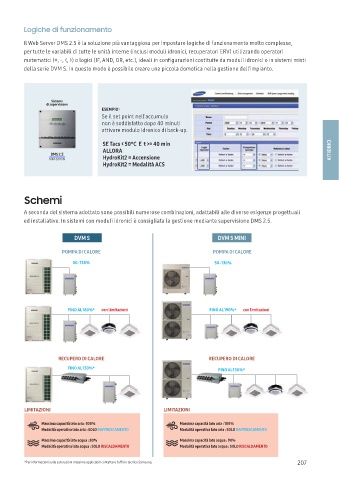

Logiche di funzionamento

Il Web Server DMS 2.5 è la soluzione più vantaggiosa per impostare logiche di funzionamento molto complesse,
per tutte le variabili di tutte le unità interne (inclusi moduli idronici, recuperatori ERV) utilizzando operatori
matematici (+, -, <, >) o logici (IF, AND, OR, etc.), ideali in configurazioni costituite da moduli idronici o in sistemi misti
della serie DVM S. In questo modo è possibile creare una piccola domotica nella gestione dell'impianto.

Sistema
di supervisione
ESEMPIO:
Se il set point nell'accumulo
non è soddisfatto dopo 40 minuti
attivare modulo idronico di back-up.

SE Tacs < 50°C E t >= 40 min
ALLORA KIT IDRICI
DMS 2.5
MIM-D01AN HydroKit2 = Accensione
HydroKit2 = Modalità ACS

Schemi

A seconda del sistema adottato sono possibili numerose combinazioni, adattabili alle diverse esigenze progettuali
ed installative. In sistemi con moduli idronici è consigliata la gestione mediante supervisione DMS 2.5.

DVM S DVM S MINI

POMPA DI CALORE POMPA DI CALORE

50 130% 50 130%
˜
˜

FINO AL 180%* con limitazioni FINO AL 190%* con limitazioni

RECUPERO DI CALORE RECUPERO DI CALORE
FINO AL 130%* FINO AL 130%*

LIMITAZIONI LIMITAZIONI

Massima capacità lato aria : 100% Massima capacità lato aria : 100%
Modalità operativa lato aria : SOLO RAFFRESCAMENTO Modalità operativa lato aria : SOLO RAFFRESCAMENTO
Massima capacità lato acqua : 80% Massima capacità lato acqua : 90%
Modalità operativa lato acqua : SOLO RISCALDAMENTO Modalità operativa lato acqua : SOLO RISCALDAMENTO

*Per informazioni sulle saturazioni massime applicabili contattare l'ufficio tecnico Samsung. 207
