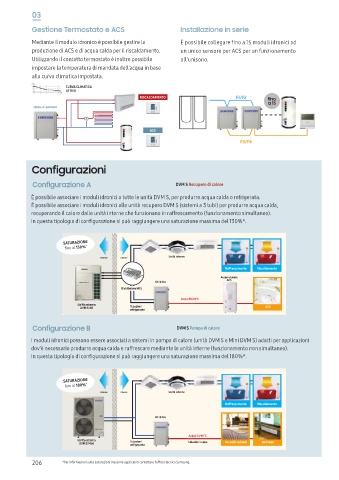

Page 208 - SAMSUNG - DVM S

03

Gestione Termostato e ACS Installazione in serie

Mediante il modulo idronico è possibile gestire la È possibile collegare fino a 15 moduli idronici ad
produzione di ACS e di acqua calda per il riscaldamento. un unico sensore per ACS per un funzionamento
Utilizzando il contatto termostato è inoltre possibile all'unisono.
impostare la temperatura di mandata dell'acqua in base
alla curva climatica impostata.
CURVA CLIMATICA
ATTIVA
RISCALDAMENTO F1/F2 fino
a 15
MODULO IDRONICO

M
ACS
F3/F4

Configurazioni

Configurazione A DVM S Recupero di calore

È possibile associare i moduli idronici a tutte le unità DVM S, per produrre acqua calda o refrigerata.
È possibile associare i moduli idronici alle unità recupero DVM S (sistemi a 3 tubi) per produrre acqua calda,
recuperando il calore dalle unità interne che funzionano in raffrescamento (funzionamento simultaneo).
In questa tipologia di configurazione si pu raggiungere una saturazione massima del 1 0 .

SATURAZIONE
fino al 130% *
Esterno Interno Unità interne
Raffrescamento Riscaldamento
Accumulatore
Kit Idrico ACS
Distributore MCU
Acqua 50/80 C
o
Unità esterna Tubazioni
DVM S HR ACS
refrigerante
Configurazione B DVM S Pompa di calore

I moduli idronici possono essere associati a sistemi in pompa di calore (unità DVM S e Mini DVM S) adatti per applicazioni
dov'è necessario produrre acqua calda e raffrescare mediante le unità interne (funzionamento non simultaneo).
In questa tipologia di configurazione si pu raggiungere una saturazione massima del 1 0 .

SATURAZIONE
fino al 180% *
Esterno Interno Unità interne
Raffrescamento Riscaldamento

Kit Idrico

Acqua 50/80 C
o
Unità esterna Tubazioni Tubazioni acqua Pannelli radianti Radiatori
DVM S Mini refrigerante
206 *Per informazioni sulle saturazioni massime applicabili contattare l'ufficio tecnico Samsung.
