02

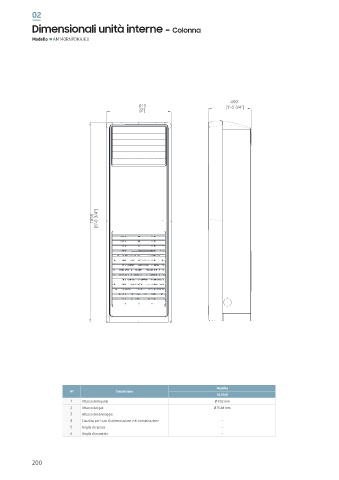

Dimensionali unità interne - Colonna
Modello AM140RNPDKH/EU
3 Dimensional Drawing
PAC
AM140JNPDKH/TK [ Unit : mm ]
400
610 [1'-3 3/4"]
[2']
1850 [6'-0 3/4"]
No. Name Description
1 Refrigerant gas pipe Ø15.88 Flare
2 Refrigerant liquid pipe Ø9.52 Flare
Descrizione
N° 3 Drain pipe connection Modello -
14.0 kW
1 Attacco del liquido Ø 9.52 mm
2 Attacco del gas Ø 15.88 mm
3 Attacco del drenaggio -
4 Canalina per i cavi di alimentazione e di comunicazione -
5 Griglia di ripresa -
6 Griglia di mandata -
200
