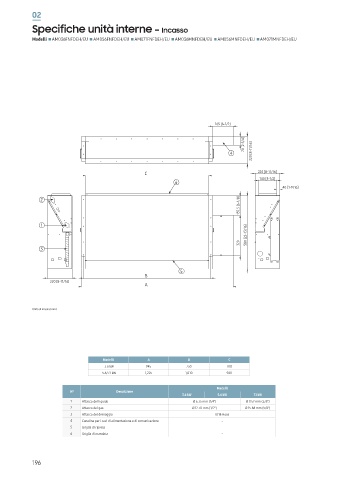

Specifiche unità interne - Incasso
Modelli AM036FNFDEH/EU AM056FNFDEH/EU AM071FNFDEH/EU AM036MNFDEH/EU AM056MNFDEH/EU AM071MNFDEH/EU

4. Dimensional Drawing

Floor Standing

AM036/056/071MNFDEH/EU
Units : mm [inches]

165 [6-1/2]

70 [2-3/4]

4 220 [8-11/16]

C 220 [8-11/16]
140 [5-1/2]
6
40 [1-9/16]
155.5 [6-1/8]
2

1
475.5 [18-3/4] 580 [22-13/16]

3 320

5
B
220 [8-11/16]
A

Model A B C
Unità di misura [mm]
AM036∗∗ 945 [37-3/16] 730 [28-3/4] 700 [27-9/16]
AM056/071∗∗ 1,225 [48-1/4] 1,010 [39-3/4] 980 [38-9/16]

Description
No. Name
~ 5.6 kW 7.1 kW
1 Liquid pipe connection Ø6.35 [1/4] Flare Ø9.52 [3/8] Flare
2 Gas pipe connection A B Ø12.7 [1/2] Flare C Ø15.88 [5/8] Flare
Modelli
ID 18mm Hose
3 Drain pipe connection 945 730 700
3.6 kW
4 Power wiring 1,225 1,010 980 -
5.6/7.1 kW
5 Air inlet grille -
6 Air outlet louver Modelli -
N° Descrizione
3.6 kW 5.6 kW 7.1 kW
1 Attacco del liquido Ø 6.35 mm (1/4") Ø 9.52 mm (3/8")
2 Attacco del gas Ø 12.70 mm (1/2") Ø 15.88 mm (5/8")
3 Attacco del drenaggio ID18 Hose
4 Canalina per i cavi di alimentazione e di comunicazione -
5 Griglia di ripresa -
6 Griglia di mandata -
