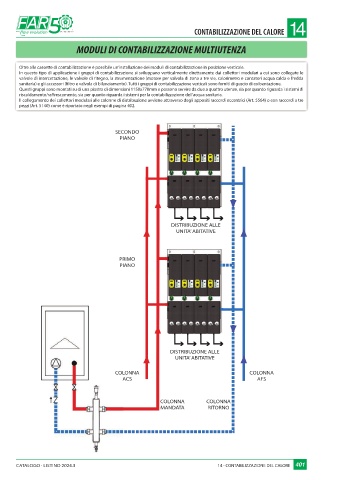

CONTABILIZZAZIONE DEL CALORE

MODULI DI CONTABILIZZAZIONE MULTIUTENZA

Oltre alle cassette di contabilizzazione è possibile un’installazione dei moduli di contabilizzazione in posizione verticale.
In questo tipo di applicazione i gruppi di contabilizzazione si sviluppano verticalmente direttamente dai collettori modulari a cui sono collegate le
valvole di intercettazione, le valvole di ritegno, la strumentazione (motore per valvola di zona a tre vie, calorimetro e contatori acqua calda e fredda
sanitaria) e gli accessori (filtro e valvola di bilanciamento). Tutti i gruppi di contabilizzazione verticali sono forniti di guscio di coibentazione.
Questi gruppi sono montati su di una piastra di dimensioni 1150x770mm e possono servire da due a quattro utenze, sia per quanto riguarda i sistemi di
riscaldamento/raffrescamento, sia per quanto riguarda i sistemi per la contabilizzazione dell’acqua sanitaria.
Il collegamento dei collettori modulari alle colonne di distribuzione avviene attraverso degli appositi raccordi eccentrici (Art. 5564) o con raccordi a tre
pezzi (Art. 5140) come è riportato negli esempi di pagina 402.

SECONDO
PIANO

DISTRIBUZIONE ALLE
UNITA’ ABITATIVE

PRIMO
PIANO

DISTRIBUZIONE ALLE
UNITA’ ABITATIVE

COLONNA COLONNA
ACS AFS

UTENZA CONDOMINIALE
(Es: Impianto di irrigazione)
COLONNA COLONNA
MANDATA RITORNO
