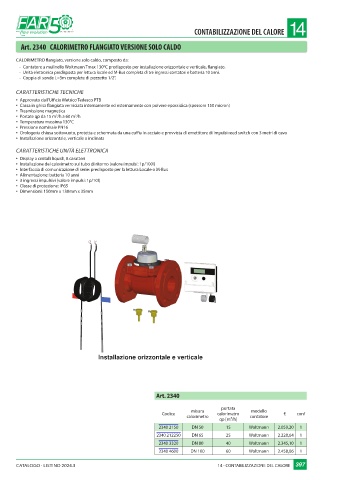

Page 399 - FAR RUBINETTERIE - CATALISTINO 2024-3

1 14

CONTABILIZZAZIONE DEL CALORE

Art. 2340 CALORIMETRO FLANGIATO VERSIONE SOLO CALDO

CALORIMETRO flangiato, versione solo caldo, composto da:
- Contatore a mulinello Woltmann Tmax 130°C predisposto per installazione orizzontale e verticale, flangiato.
- Unità elettronica predisposta per lettura locale ed M-Bus completa di tre ingressi contatori e batteria 10 anni.
- Coppia di sonde L=3m complete di pozzetto 1/2”.

CARATTERISTICHE TECNICHE
• Approvato dall’Ufficio Metrico Tedesco PTB
• Cassa in ghisa flangiata verniciata internamente ed esternamente con polvere epossidica (spessore 150 micron)
• Trasmissione magnetica
• Portate qp da 15 m /h a 60 m /h
3
3
• Temperatura massima 130°C
• Pressione nominale PN16
• Orologeria chiusa sottovuoto, protetta e schermata da una cuffia in acciaio e provvista di emettitore di impulsi reed switch con 3 metri di cavo
• Installazione orizzontale, verticale o inclinata
CARATTERISTICHE UNITÀ ELETTRONICA
• Display a cristalli liquidi, 8 caratteri
• Installazione del calorimetro sul tubo di ritorno (valore impulsi: 1p/100l)
• Interfaccia di comunicazione di serie: predisposto per la lettura Locale o M-Bus
• Alimentazione: batteria 10 anni
• 3 ingressi impulsivi (valore impulsi: 1p/10l)
• Classe di protezione: IP65
• Dimensioni: 150mm x 130mm x 35mm

Installazione orizzontale e verticale

Art. 2340

portata
misura modello
Codice calorimetro € conf
calorimetro contatore
qp [m³/h]
2340 2150 DN 50 15 Woltmann 2.059,20 1
2340 212250 DN 65 25 Woltmann 2.228,64 1
2340 3320 DN 80 40 Woltmann 2.345,10 1
2340 4600 DN 100 60 Woltmann 2.458,06 1

CATALOGO · LISTINO 2024.3 14 - CONTABILIZZAZIONE DEL CALORE 397
