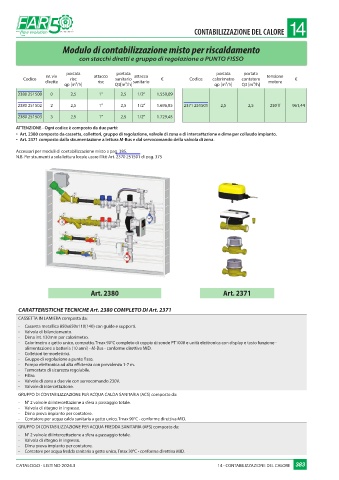

Page 385 - FAR RUBINETTERIE - CATALISTINO 2024-3

1 14

CONTABILIZZAZIONE DEL CALORE

Modulo di contabilizzazione misto per riscaldamento
con stacchi diretti e gruppo di regolazione a PUNTO FISSO

portata portata portata portata
nr. vie attacco attacco tensione
Codice risc sanitario € Codice calorimetro contatore €
dirette risc sanitario motore
qp [m³/h] Q3[m³/h] qp [m³/h] Q3 [m³/h]
2380 251500 0 2,5 1” 2,5 1/2" 1.559,09
2380 251502 2 2,5 1” 2,5 1/2” 1.696,85 2371 251501 2,5 2,5 230 V 961,44

2380 251503 3 2,5 1” 2,5 1/2" 1.729,45
ATTENZIONE - Ogni codice è composto da due parti:
• Art. 2380 composto da cassetta, collettori, gruppo di regolazione, valvole di zona e di intercettazione e dime per collaudo impianto.
• Art. 2371 composto dalla strumentazione a lettura M-Bus e dal servocomando della valvola di zona.
Accessori per moduli di contabilizzazione misto a pag. 385.
N.B. Per strumenti a sola lettura locale usare il kit Art. 2370 251501 di pag. 375

Art. 2380 Art. 2371

CARATTERISTICHE TECNICHE Art. 2380 COMPLETO DI Art. 2371
CASSETTA IN LAMIERA composta da:
- Cassetta metallica 850x650x110(140) con guide e supporti.
- Valvola di bilanciamento.
- Dima int. 130mm per calorimetro.
- Calorimetro a getto unico, compatto, Tmax 90°C completo di coppia di sonde PT1000 e unità elettronica con display e tasto funzione -
alimentazione a batteria (10 anni) - M-Bus - conforme direttiva MID.
- Collettori termoelettrici.
- Gruppo di regolazione a punto fisso.
- Pompa elettronica ad alta efficienza con prevalenza 1-7 m.
- Termostato di sicurezza regolabile.
- Filtro.
- Valvole di zona a due vie con servocomando 230V.
- Valvole di intercettazione.
GRUPPO DI CONTABILIZZAZIONE PER ACQUA CALDA SANITARIA (ACS) composto da:
- N° 2 valvole di intercettazione a sfera a passaggio totale.
- Valvola di ritegno in ingresso.
- Dima prova impianto per contatore.
- Contatore per acqua calda sanitaria a getto unico, Tmax 90°C - conforme direttiva MID.
GRUPPO DI CONTABILIZZAZIONE PER ACQUA FREDDA SANITARIA (AFS) composto da:
- N° 2 valvole di intercettazione a sfera a passaggio totale.
- Valvola di ritegno in ingresso.
- Dima prova impianto per contatore.
- Contatore per acqua fredda sanitaria a getto unico, Tmax 30°C - conforme direttiva MID.

CATALOGO · LISTINO 2024.3 14 - CONTABILIZZAZIONE DEL CALORE 383
