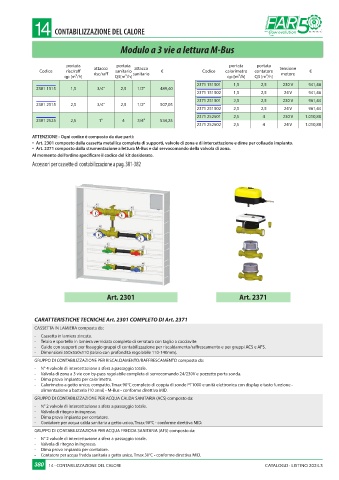

Page 382 - FAR RUBINETTERIE - CATALISTINO 2024-3

14 CONTABILIZZAZIONE DEL CALORE

Modulo a 3 vie a lettura M-Bus

portata portata portata portata
Codice risc/raff attacco sanitario attacco € Codice calorimetro contatore tensione €
qp [m³/h] risc/raff Q3[m³/h] sanitario qp [m³/h] Q3 [m³/h] motore
2371 151501 1,5 2,5 230 V 941,46
2301 1515 1,5 3/4” 2,5 1/2" 489,40
2371 151502 1,5 2,5 24 V 941,46
2371 251501 2,5 2,5 230 V 961,44
2301 2515 2,5 3/4” 2,5 1/2" 507,05
2371 251502 2,5 2,5 24 V 961,44
2371 252501 2,5 4 230 V 1.010,88
2301 2525 2,5 1" 4 3/4" 534,25
2371 252502 2,5 4 24 V 1.010,88
ATTENZIONE - Ogni codice è composto da due parti:
• Art. 2301 composto dalla cassetta metallica completa di supporti, valvole di zona e di intercettazione e dime per collaudo impianto.
• Art. 2371 composto dalla strumentazione a lettura M-Bus e dal servocomando della valvola di zona.
Al momento dell’ordine specificare il codice del kit desiderato.
Accessori per cassette di contabilizzazione a pag. 381-382

Art. 2301 Art. 2371

CARATTERISTICHE TECNICHE Art. 2301 COMPLETO DI Art. 2371
CASSETTA IN LAMIERA composta da:
- Cassetta in lamiera zincata.
- Telaio e sportello in lamiera verniciata completo di serratura con taglio a cacciavite.
- Guide con supporti per fissaggio gruppi di contabilizzazione per riscaldamento/raffrescamento e per gruppi ACS e AFS.
- Dimensioni 550x550x110 (telaio con profondità regolabile 110-140mm).
GRUPPO DI CONTABILIZZAZIONE PER RISCALDAMENTO/RAFFRESCAMENTO composto da:
- N° 4 valvole di intercettazione a sfera a passaggio totale.
- Valvola di zona a 3 vie con by-pass regolabile completa di servocomando 24/230V e pozzetto porta sonda.
- Dima prova impianto per calorimetro.
- Calorimetro a getto unico, compatto, Tmax 90°C completo di coppia di sonde PT1000 e unità elettronica con display e tasto funzione -
alimentazione a batteria (10 anni) - M-Bus - conforme direttiva MID.
GRUPPO DI CONTABILIZZAZIONE PER ACQUA CALDA SANITARIA (ACS) composto da:
- N° 2 valvole di intercettazione a sfera a passaggio totale.
- Valvola di ritegno in ingresso.
- Dima prova impianto per contatore.
- Contatore per acqua calda sanitaria a getto unico, Tmax 90°C - conforme direttiva MID.
GRUPPO DI CONTABILIZZAZIONE PER ACQUA FREDDA SANITARIA (AFS) composto da:
- N° 2 valvole di intercettazione a sfera a passaggio totale.
- Valvola di ritegno in ingresso.
- Dima prova impianto per contatore.
- Contatore per acqua fredda sanitaria a getto unico, Tmax 30°C - conforme direttiva MID.
