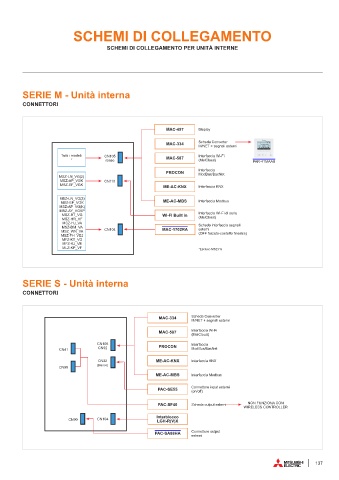

SCHEMI DI COLLEGAMENTO

SCHEMI DI COLLEGAMENTO PER UNITÀ INTERNE

SERIE M - Unità interna

CONNETTORI

MAC-497 Display

MAC-334 Scheda Converter
M/NET + segnali esterni
Tutti i modelli CN105 Interfaccia Wi-Fi
* rosso MAC-587 (MelCloud) PAR-41MAAB
Interfaccia
PROCON ModBus/BacNet
MSZ-LN_VG(2)
MSZ-AP_VGK CN110
MSZ-EF_VGK
ME-AC-KNX Interfaccia KNX
MSZ-LN_VG(2)
MSZ-EF_VGK ME-AC-MBS Interfaccia Modbus
MSZ-AP_VG(K)
MSZ-AY_VGKP
MSZ-BT_VG WI-FI Built in Interfaccia Wi-Fi di serie
MSZ-HR_VF (MelCloud)
MSZ-HJ_VA
MSZ-DM_VA Scheda interfaccia segnali
esterni
MSZ_WN_VA CN104 MAC-1702RA (OFF forzato-contatto finestra)
MSZ-FH_VE2
MFZ-KT_VG
MFZ-KJ_VE
MLZ-KP_VF *Escluso MSZ-HJ

SERIE S - Unità interna
CONNETTORI

MAC-334 Scheda Converter
M/NET + segnali esterni
MAC-587 Interfaccia Wi-Fi
(MelCloud)
CN105 Interfaccia
CN41 CN92 PROCON ModBus/BacNet

CN32 ME-AC-KNX Interfaccia KNX
(Bianco)
CN90
ME-AC-MBS Interfaccia Modbus

PAC-SE55 Connettore input esterni
(on/off)
PAC-SF40 Scheda output esterni NON FUNZIONA CON
WIRELESS CONTROLLER
Interblocco
CN90 CN104 LGH-R(V)X
PAC-SA88HA Connettore output
esterni
