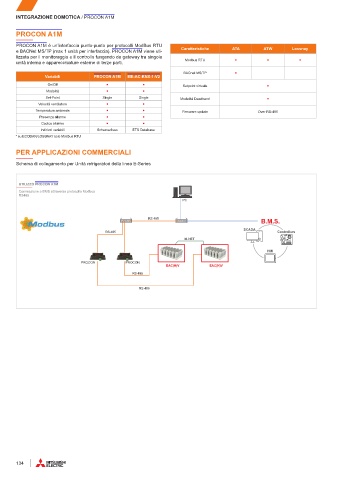

Page 136 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

INTEGRAZIONE DOMOTICA / PROCON A1M

PROCON A1M

PROCON A1M è un’interfaccia punto-punto per protocolli ModBus RTU
e BACNet MS/TP (max 1 unità per interfaccia). PROCON A1M viene uti- Caratteristiche ATA ATW Lossnay
lizzata per il monitoraggio e il controllo fungendo da gateway tra singola • • •
unità interna e apparecchiature esterne di terze parti. Modbus RTU

BACnet MS/TP •
Variabili PROCON A1M ME-AC-KNX-1-V2
On/Off • • Setpoint virtuale •
Modalità • •
Set-Point Single Single Modalità Deadband •
Velocità ventilatore • •
Temperatura ambiente • • Firmware update Over RS-485
Presenza allarme • •
Codice allarme • •
Indirizzi variabili Schema fisso ETS Database
* su ECODAN/LOSSNAY solo Modbus RTU

PER APPLICAZIONI COMMERCIALI

Schema di collegamento per Unità refrigeratori della linea E-Series

UTILIZZO PROCON A1M
Connessione a BMS attraverso protocollo Modbus
RS485
PC

RS 485
B.M.S.
SCADA
RS 485 Controllers
M-NET
HMI

PROCON PROCON
EAC(H)V EAC(H)V
RS 485

RS 485

134
