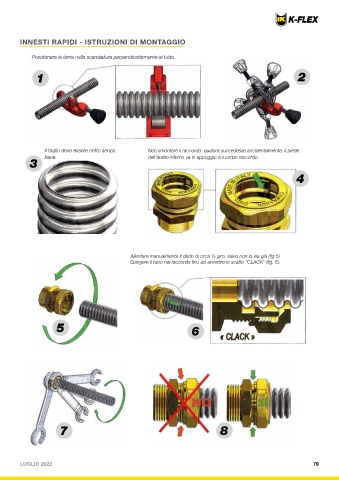

INNESTI RAPIDI - ISTRUZIONI DI MONTAGGIO
Posizionare la lama nella scanalatura perpendicolarmente al tubo.
1 2
Il taglio deve essere netto senza Non smontare il raccordo: qualora succedesse accidentalmente, il piede
3 bave. dell’anello interno va in appoggio sul corpo raccordo.
4
Allentare manualmente il dado di circa ½ giro, salvo non lo sia già (fig.5)
Spingere il tubo nel raccordo fino ad avvertire lo scatto “CLACK” (fig. 6).
5 6
7 8
