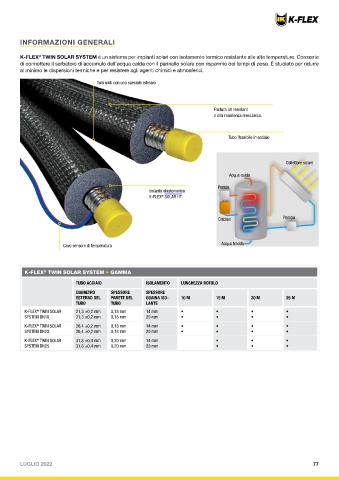

Page 77 - K-FLEX - CATALOGO 2022
P. 77
INFORMAZIONI GENERALI
®
K-FLEX TWIN SOLAR SYSTEM è un sistema per impianti solari con isolamento termico resistente alle alte temperature. Consente
di connettere il serbatoio di accumulo dell’acqua calda con il pannello solare con risparmio dei tempi di posa. È studiato per ridurre
al minimo le dispersioni termiche e per resistere agli agenti chimici e atmosferici.
Tubi uniti con uno speciale adesivo
Finitura UV resistant
e alta resistenza meccanica.
Tubo flessibile in acciaio
Collettore solare
Acqua calda
Pompa
Isolante elastomerico
K-FLEX SOLAR HT
®
Caldaia Pompa
Cavo sensore di temperatura Acqua fredda
K-FLEX TWIN SOLAR SYSTEM ` GAMMA
®
TUBO ACCIAIO ISOLAMENTO LUNGHEZZA ROTOLO
DIAMETRO SPESSORE SPESSORE
ESTERNO DEL PARETE DEL GUAINA ISO- 10 M 15 M 20 M 25 M
TUBO TUBO LANTE
®
K-FLEX TWIN SOLAR 21,3 ±0,2 mm 0,18 mm 14 mm • • • •
SYSTEM DN16 21,3 ±0,2 mm 0,18 mm 20 mm • • • •
K-FLEX TWIN SOLAR 26,4 ±0,2 mm 0,18 mm 14 mm • • • •
®
SYSTEM DN20 26,4 ±0,2 mm 0,18 mm 20 mm • • • •
®
K-FLEX TWIN SOLAR 31,8 ±0,4 mm 0,20 mm 14 mm • • •
SYSTEM DN25 31,8 ±0,4 mm 0,20 mm 20 mm • • •
