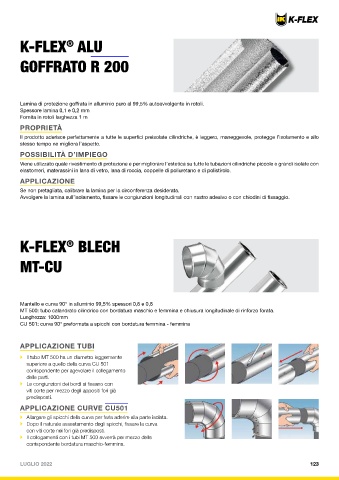

Page 123 - K-FLEX - CATALOGO 2022

K-FLEX ALU
®

GOFFRATO R 200

Lamina di protezione goffrata in alluminio puro al 99,5% autoavvolgente in rotoli.
Spessore lamina 0,1 e 0,2 mm
Fornita in rotoli larghezza 1 m
PROPRIETÀ

Il prodotto aderisce perfettamente a tutte le superfici preisolate cilindriche, è leggero, maneggevole, protegge l’isolamento e allo
stesso tempo ne migliora l’aspetto.
POSSIBILITÀ D’IMPIEGO

Viene utilizzato quale rivestimento di protezione e per migliorare l’estetica su tutte le tubazioni cilindriche piccole e grandi isolate con
elastomeri, materassini in lana di vetro, lana di roccia, coppelle di poliuretano e di polistirolo.
APPLICAZIONE
Se non pretagliata, calibrare la lamina per la circonferenza desiderata.
Avvolgere la lamina sull’isolamento, fissare le congiunzioni longitudinali con nastro adesivo o con chiodini di fissaggio.

K-FLEX BLECH
®

MT-CU

Mantello e curva 90° in alluminio 99,5% spessori 0,6 e 0,8
MT 500: tubo calandrato cilindrico con bordatura maschio e femmina e chiusura longitudinale di rinforzo forata.
Lunghezza: 1000mm
CU 501: curva 90° preformata a spicchi con bordatura femmina - femmina

APPLICAZIONE TUBI

` Il tubo MT 500 ha un diametro leggermente
superiore a quello della curva CU 501
corrispondente per agevolare il collegamento
delle parti.
` Le congiunzioni dei bordi si fissano con
viti corte per mezzo degli appositi fori già
predisposti.
APPLICAZIONE CURVE CU501

` Allargare gli spicchi della curva per farla aderire alla parte isolata.
` Dopo il naturale assestamento degli spicchi, fissare la curva
con viti corte nei fori già predisposti.
` Il collogamenti con i tubi MT 500 avverrà per mezzo della
corrispondente bordatura maschio-femmina.
