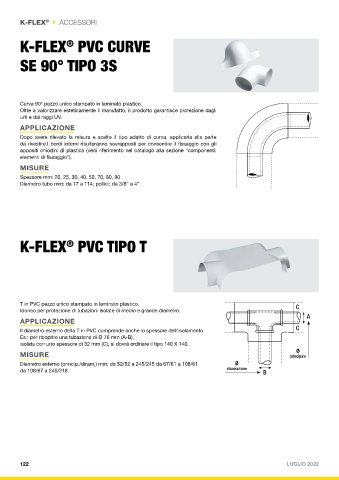

Page 122 - K-FLEX - CATALOGO 2022

K-FLEX } ACCESSORI
®

K-FLEX PVC CURVE
®

SE 90° TIPO 3S

Curva 90° pezzo unico stampato in laminato plastico.
Oltre a valorizzare esteticamente il manufatto, il prodotto garantisce protezione dagli
urti e dai raggi UV.
APPLICAZIONE

Dopo avere rilevato la misura e scelto il tipo adatto di curva, applicarla alla parte
da rivestire.I bordi interni risulteranno sovrapposti per consentire il fissaggio con gli
appositi chiodini di plastica (vedi riferimento nel catalogo alla sezione “componenti:
elementi di fissaggio”).
MISURE
Spessore mm: 20, 25, 30, 40, 50, 70, 80, 90
Diametro tubo mm: da 17 a 114; pollici: da 3/8” a 4”

K-FLEX PVC TIPO T
®

T in PVC pezzo unico stampato in laminato plastico. C
Idoneo per protezione di tubazioni isolate di medio e grande diametro.
A
APPLICAZIONE
C
Il diametro esterno della T in PVC comprende anche lo spessore dell’isolamento.
Es.: per ricoprire una tubazione di Ø 76 mm (A-B),
isolata con uno spessore di 32 mm (C), si dovrà ordinare il tipo 140 X 140.
ø
MISURE principale
ø
Diametro esterno (princip./diram.) mm: da 52/52 a 245/245 da 67/61 a 108/61
diramazione
da 108/67 a 245/218 B

122 LUGLIO 2022
