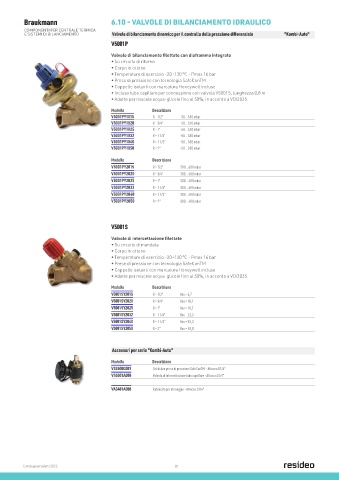

Page 91 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

Braukmann 6.10 - VALVOLE DI BILANCIAMENTO IDRAULICO
COMPONENTI PER CENTRALE TERMICA
E SISTEMI DI BILANCIAMENTO Valvole di bilanciamento dinamico per il controllo della pressione differenziale "Kombi-Auto"
V5001P
Valvole di bilanciamento filettate con diaframma integrato
• Su circuito di ritorno
• Corpo in ottone
• Temperature di esercizio -20÷130 °C - Pmax 16 bar
• Prese di pressione con tecnologia SafeConTM
• Coppelle isolanti con marcatura Honeywell incluse
• Incluso tubo capillare per connessione con valvola V5001S, lunghezza 0,8 m
• Adatte per miscele acqua-glicole fino al 50%, in accordo a VDI2035

Modello Descrizione
V5001PY1015 R = 1/2” -50… 350 mbar
V5001PY1020 R = 3/4” -50… 350 mbar
V5001PY1025 R = 1” -50… 350 mbar
V5001PY1032 R = 1 1/4” -50… 350 mbar
V5001PY1040 R = 1 1/2” -50… 350 mbar
V5001PY1050 R = 2” -50… 350 mbar
Modello Descrizione
V5001PY2015 R = 1/2” 300... 600 mbar
V5001PY2020 R = 3/4” 300... 600 mbar
V5001PY2025 R = 1” 300... 600 mbar
V5001PY2032 R = 1 1/4” 300... 600 mbar
V5001PY2040 R = 1 1/2” 300... 600 mbar
V5001PY2050 R = 2” 300... 600 mbar

V5001S

Valvole di intercettazione filettate
• Su circuito di mandata
• Corpo in ottone
• Temperature di esercizio -20÷130 °C - Pmax 16 bar
• Prese di pressione con tecnologia SafeConTM
• Coppelle isolanti con marcatura Honeywell incluse
• Adatte per miscele acqua-glicole fino al 50%, in accordo a VDI2035
Modello Descrizione
V5001SY2015 R = 1/2” Kvs = 4,7
V5001SY2020 R = 3/4” Kvs = 18,1
V5001SY2025 R = 1” Kvs = 10,7
V5001SY2032 R = 1 1/4” Kvs = 23,3
V5001SY2040 R = 1 1/2” Kvs = 35,3
V5001SY2050 R = 2” Kvs = 48,8

Accessori per serie "Kombi-Auto"

Modello Descrizione
VS2600C001 Set di due prese di pressione SafeConTM - Attacco G1/4"
VS5501A008 Valvola di intercettazione tubo capillare - Attacco G1/4"

VA3401A008 Rubinetto per drenaggio - Attacco G1/4"

Catalogo prodotti 2022 92
