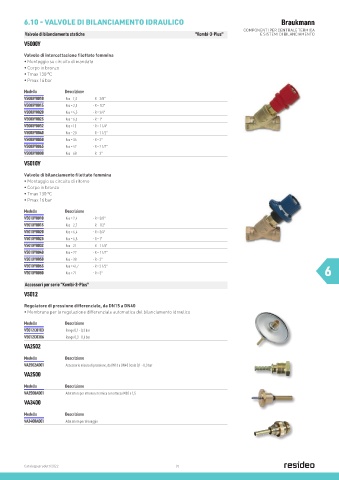

Page 90 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

6.10 - VALVOLE DI BILANCIAMENTO IDRAULICO Braukmann
COMPONENTI PER CENTRALE TERMICA
Valvole di bilanciamento statiche "Kombi-3-Plus" E SISTEMI DI BILANCIAMENTO
V5000Y
Valvole di intercettazione filettate femmina
• Montaggio su circuito di mandata
• Corpo in bronzo
• Tmax 130 °C
• Pmax 16 bar
Modello Descrizione
V5000Y0010 Kvs = 1,5 - R = 3/8"
V5000Y0015 Kvs = 2,5 - R = 1/2"
V5000Y0020 Kvs = 4,5 - R = 3/4"
V5000Y0025 Kvs = 6,5 - R = 1"
V5000Y0032 Kvs = 13 - R = 1 1/4"
V5000Y0040 Kvs = 20 - R = 1 1/2"
V5000Y0050 Kvs = 35 - R = 2"
V5000Y0065 Kvs = 42 - R = 2 1/2"
V5000Y0080 Kvs = 68 - R = 3"
V5010Y

Valvole di bilanciamento filettate femmina
• Montaggio su circuito di ritorno
• Corpo in bronzo
• Tmax 130 °C
• Pmax 16 bar

Modello Descrizione
V5010Y0010 Kvs = 2,4 - R = 3/8"
V5010Y0015 Kvs = 2,7 - R = 1/2"
V5010Y0020 Kvs = 6,4 - R = 3/4"
V5010Y0025 Kvs = 6,8 - R = 1"
V5010Y0032 Kvs = 21 - R = 1 1/4"
V5010Y0040 Kvs = 22 - R = 1 1/2"
V5010Y0050 Kvs = 38 - R = 2"
V5010Y0065 Kvs = 47,7 - R = 2 1/2"
V5010Y0080 Kvs = 71 - R = 3" 6

Accessori per serie “Kombi-3-Plus"
V5012
Regolatore di pressione differenziale, da DN15 a DN40
• Membrana per la regolazione differenziale automatica del bilanciamento idraulico
Modello Descrizione
V5012C0103 Range 0,1 - 0,3 bar
V5012C0306 Range 0,3 - 0,6 bar
VA2502

Modello Descrizione
VA2502A001 Accessorio misura di pressione, da DN15 a DN40 Scala 0,1 - 0,3 bar
VA2500

Modello Descrizione
VA2500A001 Adattatore per attuatore termico con attacco M30 x 1,5
VA3400

Modello Descrizione
VA3400A001 Adattatore per drenaggio
