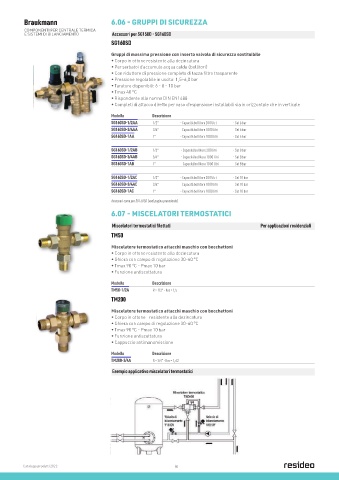

Page 83 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

Braukmann 6.06 - GRUPPI DI SICUREZZA
COMPONENTI PER CENTRALE TERMICA
E SISTEMI DI BILANCIAMENTO Accessori per SG150D - SG160SD
SG160SD

Gruppi di massima pressione con inserto valvola di sicurezza sostituibile
• Corpo in ottone resistente alla dezincatura
• Per serbatoi d’accumulo acqua calda (bollitori)
• Con riduttore di pressione completo di tazza filtro trasparente
• Pressione regolabile in uscita: 1,5÷6,0 bar
• Tarature disponibili: 6 - 8 - 10 bar
• Tmax 40 °C
• Rispondente alla norma DIN EN1488
• Completi di attacco diretto per vaso d’espansione installabili sia in orizzontale che in verticale

Modello Descrizione
SG160SD-1/2AA 1/2" - Capacità bollitore 200 litri - Set 6 bar
SG160SD-3/4AA 3/4" - Capacità bollitore 1000 litri - Set 6 bar
SG160SD-1AA 1" - Capacità bollitore 1000 litri - Set 6 bar

SG160SD-1/2AB 1/2" - Capacità bollitore 200 litri - Set 8 bar
SG160SD-3/4AB 3/4" - Capacità bollitore 1000 litri - Set 8 bar
SG160SD-1AB 1" - Capacità bollitore 1000 litri - Set 8 bar

SG160SD-1/2AC 1/2" - Capacità bollitore 200 litri - Set 10 bar
SG160SD-3/4AC 3/4" - Capacità bollitore 1000 litri - Set 10 bar
SG160SD-1AC 1" - Capacità bollitore 1000 litri - Set 10 bar

Accessori come per SG150SD (vedi pagina precedente)
6.07 - MISCELATORI TERMOSTATICI

Miscelatori termostatici filettati Per applicazioni residenziali
TM50
Miscelatore termostatico attacchi maschio con bocchettoni
• Corpo in ottone resistente alla dezincatura
• Ghiera con campo di regolazione 30-60 °C
• Tmax 90 °C - Pmax 10 bar
• Funzione antiscottatura

Modello Descrizione
TM50-1/2A R = 1/2" - Kvs = 1,5
TM200

Miscelatore termostatico attacchi maschio con bocchettoni
• Corpo in ottone resistente alla dezincatura
• Ghiera con campo di regolazione 30-60 °C
• Tmax 90 °C - Pmax 10 bar
• Funzione antiscottatura
• Cappuccio antimanomissione

Modello Descrizione
TM200-3/4A R = 3/4" - Kvs = 1,62

Esempio applicativo miscelatori termostatici
