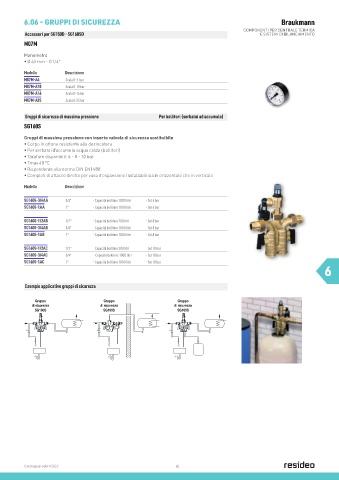

Page 82 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

6.06 - GRUPPI DI SICUREZZA Braukmann
COMPONENTI PER CENTRALE TERMICA
Accessori per SG150D - SG160SD E SISTEMI DI BILANCIAMENTO
M07M

Manometro
• Ø 63 mm - G1/4"

Modello Descrizione
M07M-A4 Scala 0-4 bar
M07M-A10 Scala 0-10 bar
M07M-A16 Scala 0-16 bar
M07M-A25 Scala 0-25 bar

Gruppi di sicurezza di massima pressione Per bollitori (serbatoi ad accumulo)
SG160S

Gruppi di massima pressione con inserto valvola di sicurezza sostituibile
• Corpo in ottone resistente alla dezincatura
• Per serbatoi d’accumulo acqua calda (bollitori)
• Tarature disponibili: 6 - 8 - 10 bar
• Tmax 40 °C
• Rispondente alla norma DIN EN1488
• Completi di attacco diretto per vaso d’espansione Installabili sia in orizzontale che in verticale

Modello Descrizione

SG160S-3/4AA 3/4" - Capacità bollitore 1000 litri - Set 6 bar
SG160S-1AA 1" - Capacità bollitore 1000 litri - Set 6 bar

SG160S-1/2AB 1/2" - Capacità bollitore 200 litri - Set 8 bar
SG160S-3/4AB 3/4" - Capacità bollitore 1000 litri - Set 8 bar
SG160S-1AB 1" - Capacità bollitore 1000 litri - Set 8 bar

SG160S-1/2AC 1/2" - Capacità bollitore 200 litri - Set 10 bar
SG160S-3/4AC 3/4" - Capacità bollitore 1000 litri - Set 10 bar
SG160S-1AC 1" - Capacità bollitore 1000 litri - Set 10 bar
6

Esempio applicativo gruppi di sicurezza

Gruppo Gruppo Gruppo
di sicurezza di sicurezza di sicurezza
SG160S SG160S SG160S

Catalogo prodotti 2022 83
