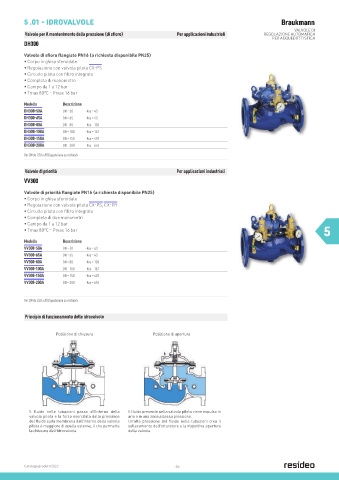

Page 64 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

5 .01 - IDROVALVOLE Braukmann
VALVOLE DI
Valvole per il mantenimento della pressione (di sfioro) Per applicazioni industriali REGOLAZIONE AUTOMATICA
PER ACQUEDOTTISTICA
DH300
Valvole di sfioro flangiate PN16 (a richiesta disponibile PN25)
• Corpo in ghisa sferoidale
• Regolazione con valvola pilota CX-PS
• Circuito pilota con filtro integrato
• Completa di manometro
• Campo da 1 a 12 bar
• Tmax 80°C - Pmax 16 bar
Modello Descrizione
DH300-50A DN = 50 -Kvs = 43
DH300-65A DN = 65 -Kvs = 43
DH300-80A DN = 80 -Kvs = 103
DH300-100A DN = 100 -Kvs = 167
DH300-150A DN = 150 -Kvs = 407
DH300-200A DN = 200 -Kvs = 676
Per DN da 250 a 800 quotazione su richiesta

Valvole di priorità Per applicazioni industriali
VV300

Valvole di priorità flangiate PN16 (a richiesta disponibile PN25)
• Corpo in ghisa sferoidale
• Regolazione con valvole pilota CX-PS, CX-PR
• Circuito pilota con filtro integrato
• Completa di due manometri
• Campo da 1 a 12 bar
• Tmax 80°C - Pmax 16 bar 5
Modello Descrizione
VV300-50A DN = 50 -Kvs = 43
VV300-65A DN = 65 -Kvs = 43
VV300-80A DN = 80 -Kvs = 103
VV300-100A DN = 100 -Kvs = 167
VV300-150A DN = 150 -Kvs = 407
VV300-200A DN = 200 -Kvs = 676

Per DN da 250 a 800 quotazione su richiesta

Principio di funzionamento delle idrovalvole

Posizione di chiusura Posizione di apertura

Il fluido nelle tubazioni passa all’interno della Il fluido presente nella valvola pilota viene espulso in
valvola pilota e la forza esercitata dalla pressione aria o in una zona a bassa pressione.
del fluido sulla membrana dall’interno della valvola Un’alta pressione del fluido nelle tubazioni crea il
pilota è maggiore di quella esterna, il che permette sollevamento dell’otturatore e la rispettiva apertura
la chiusura dell’idrovalvola. della valvola.
