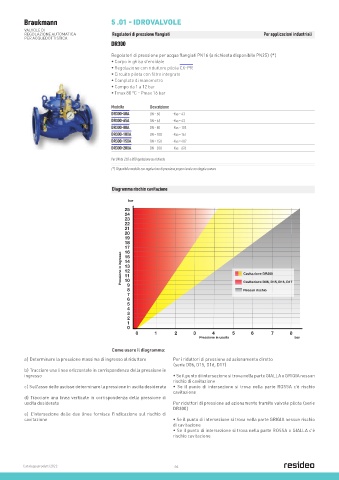

Page 63 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

Braukmann 5 .01 - IDROVALVOLE
VALVOLE DI
REGOLAZIONE AUTOMATICA Regolatori di pressione flangiati Per applicazioni industriali
PER ACQUEDOTTISTICA
DR300

Regolatori di pressione per acqua flangiati PN16 (a richiesta disponibile PN25) (*)
• Corpo in ghisa sferoidale
• Regolazione con riduttore pilota CX-PR
• Circuito pilota con filtro integrato
• Completo di manometro
• Campo da 1 a 12 bar
• Tmax 80 °C - Pmax 16 bar

Modello Descrizione
DR300-50A DN = 50 -Kvs = 43
DR300-65A DN = 65 -Kvs = 43
DR300-80A DN = 80 -Kvs = 103
DR300-100A DN = 100 -Kvs = 167
DR300-150A DN = 150 -Kvs = 407
DR300-200A DN = 200 -Kvs = 676
Per DN da 250 a 800 quotazione su richiesta
(*) Disponibile modello con regolazione di pressione proporzionale con doppia camera

Diagramma rischio cavitazione

bar
25
24
23
22
21
20
19
18
17
16
Pressione in ingresso 14 Cavitazione DR300
15
13
12
11
10
8 9 Cavitazione D06, D15, D16, D17
Nessun rischio
7
6
5
4
3
2
1
0
0 1 2 3 4 5 6 7 8
Pressione in uscita bar
Come usare il diagramma:
a) Determinare la pressione massima di ingresso al riduttore Per i riduttori di pressione ad azionamento diretto
(serie D06, D15, D16, D17)
b) Tracciare una linea orizzontale in corrispondenza della pressione in
ingresso • Se il punto di intersezione si trova nella parte GIALLA o GRIGIA nessun
rischio di cavitazione
c) Sull'asse delle ascisse determinare la pressione in uscita desiderata • Se il punto di intersezione si trova nella parte ROSSA c'è rischio
cavitazione
d) Tracciare una linea verticale in corrispondenza della pressione di
uscita desiderata Per riduttori di pressione ad azionamento tramite valvole pilota (serie
DR300)
e) L'intersezione delle due linee fornisce l'indicazione sul rischio di
cavitazione • Se il punto di intersezione si trova nella parte GRIGIA nessun rischio
di cavitazione
• Se il punto di intersezione si trova nella parte ROSSA o GIALLA c'è
rischio cavitazione
