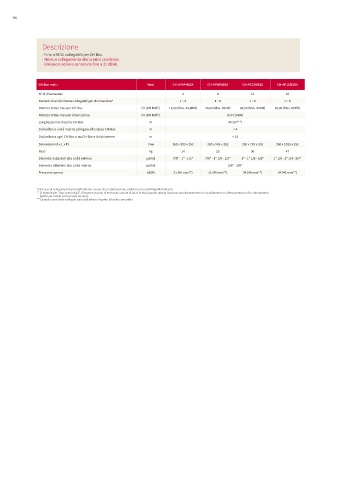

Descrizione
- Fino a 96 UI collegabili per CH Box.
- Nessun collegamento allo scarico condensa.
- Emissioni sonore contenute fino a 31 dB(A).

CH Box multi Mod. CH-AP04MSSX CH-AP08MSSX CH-AP12MSSX CH-AP16MSSX
N° di diramazioni 4 8 12 16
Numero di unità interne collegabili per diramazione* 1 ~ 6 1 ~ 6 1 ~ 6 1 ~ 6
Potenza totale max per CH-Box CV (kW Raffr.) 16,00 (Max. 44,8kW) 30,00 (Max. 85kW) 30,00 (Max. 85kW) 30,00 (Max. 85kW)
Potenza totale max per diramazione CV (kW Raffr.) 6CV (16kW)
Lunghezza max dopo la CH-Box m 40 (30***)
Dislivello tra unità interne collegate alla stessa CH-Box m < 4
Dislivello tra ogni CH-Box o tra CH-Box e Unità Interne m < 15
Dimensioni (A x L x P) mm 260 x 303 x 352 260 x 543 x 352 260 x 783 x 352 260 x 1023 x 352
Peso kg 14 25 36 47
Diametro tubazioni lato unità esterna pollici 7/8" - 1" - 1/2" 7/8" - 1" 1/8 - 1/2" 1" - 1" 1/8 - 5/8" 1" 1/8 - 1" 1/4 - 3/4"
Diametro tubazioni lato unità interna pollici 5/8" - 3/8"
Pressione sonora dB(A) 31 (46 max**) 31 (46 max**) 34 (46 max**) 34 (46 max**)

* Nel caso di collegameti di più unità interne su una stessa diramazione, utilizzare i raccordi frigoriferi Hitachi .
** Si intende per "max rumorosità", il lavore massimo di emissioni sonore di una CH Box quando questa funziona simultaneamente in riscaldamento e raffrescamento o è in sbrinamento
(verificare i valori sul manuale tecnico).
***Quando sono state collegate più unità interne rispetto al limite consentito.
