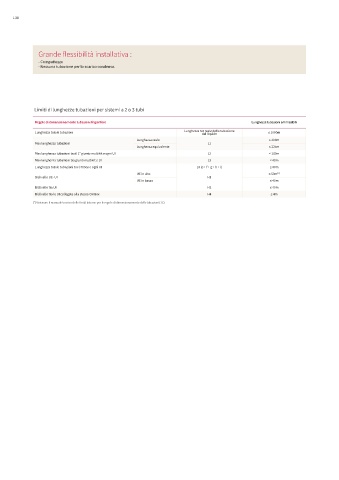

Page 100 - HITACHI - COMMERCIALE E VRF

100

Grande flessibilità installativa :
- Compattezza
- Nessuna tubazione per lo scarico condensa.

Limiti di lunghezze tubazioni per sistemi a 2 o 3 tubi

Regole di dimensionamento tubazioni frigorifere Lunghezze tubazioni ammissibili
Lunghezza totale tubazioni Lunghezza tot reale della tubazione ≤ 1000m
del liquido
Lunghezza reale ≤ 200m
Max lunghezza tubazioni L1
Lunghezza equivalente ≤ 225m
Max lunghezza tubazioni tra il 1° giunto multikit e ogni UI L2 ≤ 100m
Max lunghezza tubazioni tra giunti multikit e UI L3 ≤ 40m
Lunghezza totale tubazioni tra CH Box e ogni UI L4 (e + f + g + h + i) ≤ 40m
UE in alto ≤ 50m (1)
Dislivello UE- UI H1
UE in basso ≤ 40m
Dislivello tra UI H2 ≤ 40m
Dislivello tra le UI collegate alla stessa CH Box H4 ≤ 4m
(*) Visionare il manuale tecnico delle Unità Esterne per le regole di dimensionamento delle tubazioni (TC).
