Page 86 - HITACHI - COMMERCIALE E VRF

86

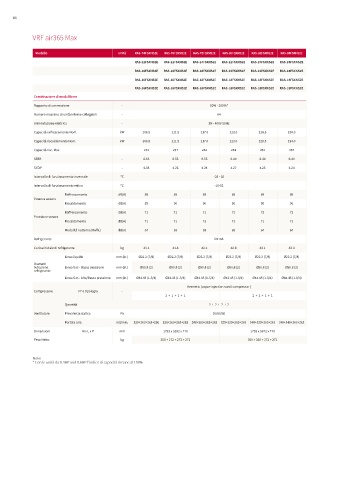

VRF air365 Max

Modello Unità RAS-74FSXNS2E RAS-76FSXNS2E RAS-78FSXNS2E RAS-80FSXNS2E RAS-82FSXNS2E RAS-84FSXNS2E
RAS-22FSXNS2E RAS-22FSXNS2E RAS-24FSXNS2E RAS-22FSXNS2E RAS-24FSXNS2E RAS-24FSXNS2E
RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-22FSXNS2E RAS-22FSXNS2E RAS-24FSXNS2E
RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E
RAS-16FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E
Combinazione di moduli base
Rapporto di connessione - 50% - 200%*
Numero massimo di unità interne collegabili - 64
Alimentazione elettrica - 3N~ 400V 50Hz
Capacità raffrescamento Nom. kW 206.5 211.5 217.0 223.0 228.5 234.0
Capacità riscaldamento Nom. kW 206.5 211.5 217.0 223.0 228.5 234.0
Capacità risc. Max - 232 237 244 254 261 267
SEER - 6.63 6.55 6.55 6.40 6.40 6.40
SCOP - 4.33 4.26 4.24 4.27 4.25 4.24
Intervallo di funzionamento invernale ºC -25 - 16
Intervallo di funzionamento estivo ºC -10-52
Raffrescamento dB(A) 88 89 89 89 89 89
Potenza sonora
Riscaldamento dB(A) 89 90 90 90 90 90
Raffrescamento dB(A) 71 71 71 72 72 72
Pressione sonora
Riscaldamento dB(A) 71 71 72 72 72 72
Modalità notturna (Raffr.) dB(A) 64 63 63 65 64 64
Refrigerante - R410A
Carica iniziale di refrigerante kg 41.1 41.8 42.1 42.8 43.1 43.4
Linea liquido mm (in.) Ø22.2 (7/8) Ø22.2 (7/8) Ø22.2 (7/8) Ø22.2 (7/8) Ø22.2 (7/8) Ø22.2 (7/8)
Diametri
tubazione Linea Gas - Bassa pressione mm (in.) Ø50.8 (2) Ø50.8 (2) Ø50.8 (2) Ø50.8 (2) Ø50.8 (2) Ø50.8 (2)
refrigerante
Linea Gas - Alta/Bassa pressione mm (in.) Ø44.45 (1-3/4) Ø44.45 (1-3/4) Ø44.45 (1-3/4) Ø44.45 (1-3/4) Ø44.45 (1-3/4) Ø44.45 (1-3/4)
Hermetic (vapor-injection scroll compressor )
Compressore N° e tipologia -
2 + 1 + 1 + 1 2 + 2 + 1 + 1
Quantità - 2 + 2 + 2 + 2
Ventilatore Prevalenza statica Pa 30/60/80
Portata aria m3/min. 329+263+263+256 329+263+263+263 348+263+263+263 329+329+263+263 348+329+263+263 348+348+263+263
Dimensioni H x L x P mm 1793 x 5282 x 770 1793 x 5672 x 770
Peso Netto kg 350 + 272 + 272 + 272 350 + 350 + 272 + 272

Note:
* Con le unità da 0.4HP and 0.6HP l’indice di capacità rimane al 150%
