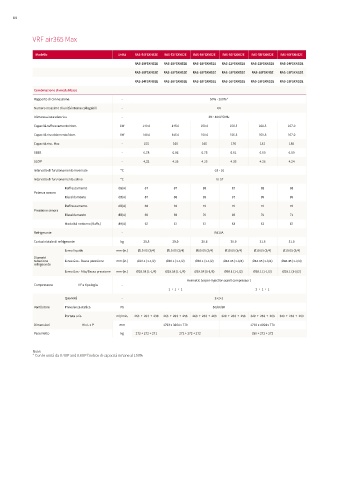

Page 84 - HITACHI - COMMERCIALE E VRF

84

VRF air365 Max

Modello Unità RAS-50FSXNS2E RAS-52FSXNS2E RAS-54FSXNS2E RAS-56FSXNS2E RAS-58FSXNS2E RAS-60FSXNS2E
RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-22FSXNS2E RAS-22FSXNS2E RAS-24FSXNS2E
RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E RAS-18FSXNSE RAS-18FSXNS2E
RAS-14FSXNS2E RAS-16FSXNS2E RAS-18FSXNS2E RAS-16FSXNS2E RAS-18FSXNS2E RAS-18FSXNS2E
Combinazione di moduli base
Rapporto di connessione - 50% - 200%*
Numero massimo di unità interne collegabili - 64
Alimentazione elettrica - 3N~ 400V 50Hz
Capacità raffrescamento Nom. kW 140.0 145.0 150.0 156.5 161.5 167.0
Capacità riscaldamento Nom. kW 140.0 145.0 150.0 156.5 161.5 167.0
Capacità risc. Max - 155 160 165 176 181 188
SEER - 6.78 6.86 6.73 6.61 6.50 6.50
SCOP - 4,32 4.35 4.25 4.35 4.26 4.24
Intervallo di funzionamento invernale ºC -25 - 16
Intervallo di funzionamento estivo ºC -10-52
Raffrescamento dB(A) 87 87 88 87 88 88
Potenza sonora
Riscaldamento dB(A) 87 88 89 87 89 89
Raffrescamento dB(A) 69 69 70 70 70 70
Pressione sonora
Riscaldamento dB(A) 69 69 70 69 70 71
Modalità notturna (Raffr.) dB(A) 62 61 61 63 63 62
Refrigerante - R410A
Carica iniziale di refrigerante kg 29.3 29.9 30.6 30.9 31.6 31.9
Linea liquido mm (in.) Ø19.05 (3/4) Ø19.05 (3/4) Ø19.05 (3/4) Ø19.05 (3/4) Ø19.05 (3/4) Ø19.05 (3/4)
Diametri
tubazione Linea Gas - Bassa pressione mm (in.) Ø38.1 (1-1/2) Ø38.1 (1-1/2) Ø38.1 (1-1/2) Ø44.45 (1-3/4) Ø44.45 (1-3/4) Ø44.45 (1-3/4)
refrigerante
Linea Gas - Alta/Bassa pressione mm (in.) Ø28.58 (1-1/8) Ø28.58 (1-1/8) Ø28.58 (1-1/8) Ø38.1 (1-1/2) Ø38.1 (1-1/2) Ø38.1 (1-1/2)
Hermetic (vapor-injection scroll compressor )
Compressore N° e tipologia -
1 + 1 + 1 2 + 1 + 1
Quantità - 2+2+2
Ventilatore Prevalenza statica Pa 30/60/80
Portata aria m3/min. 263 + 263 + 239 263 + 263 + 256 263 + 263 + 263 329 + 263 + 256 329 + 263 + 263 348 + 263 + 263
Dimensioni H x L x P mm 1793 x 3664 x 770 1793 x 4054 x 770
Peso Netto kg 272 + 272 + 271 272 + 272 + 272 350 + 272 + 272

Note:
* Con le unità da 0.4HP and 0.6HP l’indice di capacità rimane al 150%
