Page 74 - HITACHI - COMMERCIALE E VRF

74

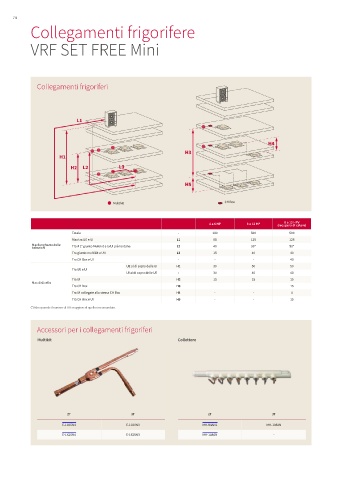

Collegamenti frigorifere

VRF SET FREE Mini

Collegamenti frigoriferi

L1
L1

H4
H4
H3
H3
H1
H1
L3
L2
H2 L2 L3
H2
H5
H5
Multikit CH Box

8 a 12 HPV
4 a 6 HP 8 a 12 HP (recupero di calore)
Totale - 180 500 500
Max tra UE e UI L1 85 125 125
Max lunghezza delle
tubazioni Tra il 1° giunto Multikit e la UI più lontana L2 40 90* 90*
Tra giunto multikit e UII L3 15 40 40
Tra CH Box e UI - - - 40
UE al di sopra delle UI H1 30 50 50
Tra UE e UI
UI al di sopra delle UE - 30 40 40
Tra UI H2 15 15 15
Max dislivello
Tra CH Box H3 - - 15
Tra UI collegate alla stessa CH Box H4 - - 4
Tra CH Box e UI H5 - - 15
(*) 60m quando il numero di UI è maggiore di quello raccomandato.

Accessori per i collegamenti frigoriferi

Multikit Collettore

2T 3T 2T 3T

E-102SN4 E-102XN3 MH-84AN1 MH-108XN
E-162SN4 E-162XN3 MH-108AN -
