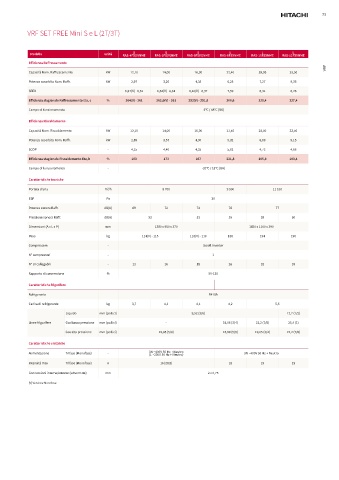

Page 73 - HITACHI - COMMERCIALE E VRF

73

VRF SET FREE Mini S e L (2T/3T)

S
S
L
S
L
L
Modello Unità RAS-4FS(V)NME RAS-5FS(V)NME RAS-6FS(V)NME RAS-8FSXNME RAS-10FSXNME RAS-12FSXNME
Efficienza Raffrescamento
VRF
Capacità Nom. Raffrescamento kW 12,10 14,00 16,00 22,40 28,00 33,50
Potenza assorbita Nom. Raffr. kW 2,97 3,26 4,35 6,25 7,27 9,36
SEER - 6,67(V) - 6,61 6,64(V) - 6,61 6,40(V) - 6,37 7,59 8,31 8,26
Efficienza stagionale Raffrescamento Eta, c % 264(V) - 261 262,6(V) - 261 253(V) - 251,8 300,6 329,4 327,4
Campo di funzionamento - -5°C / 48°C (BS)
Efficienza Riscaldamento
Capacità Nom. Riscaldamento kW 12,10 14,00 16,00 22,40 28,00 33,50
Potenza assorbita Nom. Raffr. kW 2,89 3,57 4,30 5,32 6,89 9,15
SCOP - 4,15 4,40 4,25 5,62 4,72 4,66
Efficienza stagionale Riscaldamento Eta, h % 163 173 167 221,8 185,8 183,4
Campo di funzionamento - -20°C / 15°C (BH)

Caratteristiche tecniche
Portata d'aria m 3 /h 8 700 9 900 11 100
ESP Pa 30
Potenza sonora Raffr. dB(A) 69 72 74 76 77
Pressione sonora Raffr. dB(A) 52 53 55 59 60
Dimensioni (A x L x P) mm 1380 x 950 x 370 1650 x 1100 x 390
Peso kg 114(V) - 115 118(V) - 119 188 194 196
Compressore - Scroll Inverter
N° compressori - 1
N° UI collegabili - 13 16 18 26 32 39

Rapporto di connessione % 50-130
Caratteristiche frigorifere
Refrigerante - R410A
Carica di refrigerante kg 3,7 4,1 4,1 4,2 5,5
Liquido mm (pollici) 9,52 (3/8) 12,7 (1/2)
Linee frigorifere Gas bassa pressione mm (pollici) - 19,05 (3/4) 22,2 (7/8) 25,4 (1)
Gas alta pressione mm (pollici) 15,88 (5/8) 15,88 (5/8) 19,05 (3/4) 22,2 (7/8)

Caratteristiche elettriche
Alimentazione Trifase (Monofase) - 3N ~400V 50 Hz + Neutro 3N ~400V 50 Hz + Neutro
(1 ~230V 50 Hz + Neutro)
Intensità max Trifase (Monofase) A 16 (28,5) 18 19 23
Connessioni interne/esterne (schermate) mm 2 x 0,75

(V) Versione Monofase.
