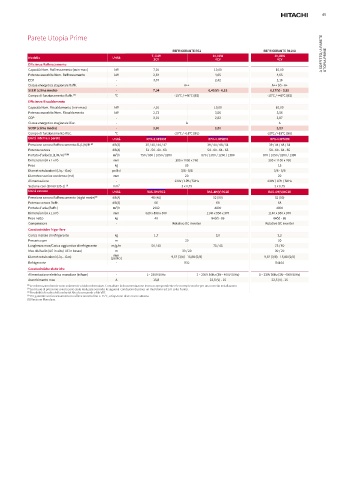

Page 45 - HITACHI - COMMERCIALE E VRF

45

Parete Utopia Prime

REFRIGERANTE R32 REFRIGERANTE R410A
Modello Unità 7,1kW 10,0kW 10,0kW A SOFFITTO/ A PARETE UTOPIA PRIME
3CV
4CV
4CV
Efficienza Raffrescamento
Capacità Nom. Raffrescamento (min-max) kW 7,10 10,00 10,00
Potenza assorbita Nom. Raffrescamento kW 2,64 4,65 4,65
EER - 3,37 2,42 2,16
Classe energetica stagionale Raffr. - A++ A++ (V) - A+
SEER (clima medio) - 7,04 6,45(V) - 6,18 6,17(V) - 5,92
Campo di funzionamento Raffr. (5) °C -15°C / +46°C (BS) -15°C / +46°C (BS)
Efficienza Riscaldamento
Capacità Nom. Riscaldamento (min-max) kW 7,10 10,00 10,00
Potenza assorbita Nom. Riscaldamento kW 2,73 3,56 3,56
COP - 3,01 2,82 2,87
Classe energetica stagionale Risc. - A A
SCOP (clima medio) - 3,90 3,80 3,83
Campo di funzionamento Risc. °C -20°C / +18°C (BU) -20°C / +18°C (BU)
Unità interne a parete Unità RPK-3.0FSRM RPK-4.0FSRM RPK-4.0FSRM
Pressione sonora Raffrescamento SL/L/M/H (2) dB(A) 35 / 40 / 44 / 47 39 / 44 / 48 / 51 39 / 44 / 48 / 51
Potenza sonora dB(A) 51 - 56 - 60 - 63 54 - 60 - 64 - 65 54 - 60 - 64 - 65
Portata d'aria (SL/L/M/H) (3)(4) m³/h 750 / 930 / 1050 / 1200 870 / 1050 / 1200 / 1380 870 / 1050 / 1200 / 1380
Dimensioni (A x L x P) mm 300 x 1100 x 260 300 x 1100 x 260
Peso kg 15 15
Diametro tubazioni (Liq. - Gas) pollici 3/8 - 5/8 3/8 - 5/8
Diametro scarico condensa (est) mm 20 20
Alimentazione - 230V / 1Ph / 50Hz 230V / 1Ph / 50Hz
Sezione cavi (EN 60 335-1) (1) mm² 3 x 0,75 3 x 0,75
Unità esterne Unità RAS-3HVRC2 RAS-4H(V)RC2E RAS-4H(V)NC2E
Pressione sonora Raffrescamento (night mode) (2) dB(A) 48 (46) 52 (50) 52 (50)
Potenza sonora Raffr. dB(A) 66 68 68
Portata d'aria (Raffr.) m³/h 2982 4800 4800
Dimensioni (A x L x P) mm 629 x 898 x 300 1140 x 950 x 370 1140 x 950 x 370
Peso netto kg 48 84(V) - 86 84(V) - 86
Compressore - Rotativo DC inverter Rotativo DC inverter
Caratteristiche frigorifere
Carica iniziale di refrigerante kg 1,7 3,0 3,2
Precarica per m 20 20
Lunghezza max/Carica aggiuntiva di refrigerante m/g/m 50 / 45 75 / 45 75 / 60
Max dislivello (UE in alto/ UE in basso) m 30 / 20 30 / 20
mm
Diametro tubazioni (Liq. - Gas) (pollici) 9,52 (3/8) - 15,88 (5/8) 9,52 (3/8) - 15,88 (5/8)
Refrigerante - R32 R410A
Caratteristiche elettriche
Alimentazione elettrica monofase (trifase) - 1~ 230V 50Hz 1 ~ 230V 50Hz (3N~ 400V 50Hz) 1 ~ 230V 50Hz (3N~ 400V 50Hz)
Assorbimento max A 15,8 22,5 (V) - 15 22,5 (V) - 15
(1) Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
(2) Le misure di pressione sonora sono state realizzate secondo le seguenti condizioni di prova: un microfono ad 1 m sotto l'unità.
(3) Possibilità di scelta della velocità Alta da comando a filo VRF.
(5) Per garantire un funzionamento in raffrescamento fino a -15°C, un'opzione deve essere attivata.
(V) Versione Monofase.
