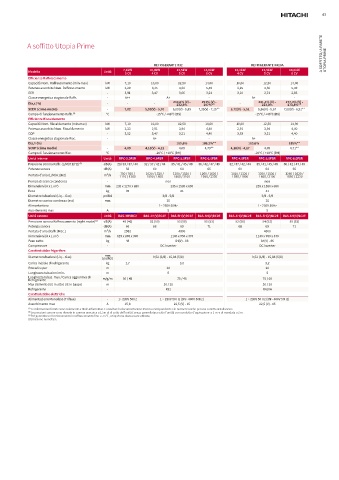

Page 43 - HITACHI - COMMERCIALE E VRF

43

A SOFFITTO/ A PARETE
A soffitto Utopia Prime

REFRIGERANTE R32 REFRIGERANTE R410A UTOPIA PRIME
Modello Unità 7,1kW 10,0kW 12,5kW 14,0kW 10,0kW 12,5kW 14,0kW
3 CV
6 CV
4 CV
5 CV
4 CV
5 CV
6 CV
Efficienza Raffrescamento
Capacità Nom. Raffrescamento (min-max) kW 7,10 10,00 12,50 14,00 10,00 12,50 14,00
Potenza assorbita Nom. Raffrescamento kW 2,29 3,25 4,60 5,49 3,25 4,60 5,49
EER - 3,91 3,47 3,06 3,24 3,10 2,74 2,85
Classe energetica stagionale Raffr. - A++ A+ - A+ -
Eta,c (%) - - - 240,6% (V) - 291% (V) - - 231,4% (V) - 277,4% (V) -
223,8%
273,8%**
287%**
232,6%
SEER (clima medio) - 7,02 5,93(V) - 5,70 6,09(V) - 5,89 7,35(V) - 7,25** 5,72(V) - 5,51 5,86(V) - 5,67 7,01(V) - 6,92**
Campo di funzionamento Raffr. (3) °C -15°C / +46°C (BS) -15°C / +46°C (BS)
Efficienza Riscaldamento
Capacità Nom. Riscaldamento (min-max) kW 7,10 10,00 12,50 14,00 10,00 12,50 14,90
Potenza assorbita Nom. Riscaldamento kW 2,33 2,91 3,94 4,40 2,91 3,94 4,40
COP - 3,52 3,47 3,21 4,40 3,53 3,21 4,40
Classe energetica stagionale Risc. - A+ - A+ -
Eta,h (%) - - - 160,6% 186,2%** 160,6% 185%**
SCOP (clima medio) - 4,09 4,13(V) - 4,12 4,09 4,73** 4,18(V) - 4,17 4,09 4,71**
Campo di funzionamento Risc. °C -20°C / +18°C (BH) -20°C / +18°C (BH)
Unità interne Unità RPC-3.0FSR RPC-4.0FSR RPC-5.0FSR RPC-6.0FSR RPC-4.0FSR RPC-5.0FSR RPC-6.0FSR
Pressione sonora Raffr. (L/M/H1/H2) (2) dB(A) 29/ 33 / 37 / 40 32 / 37 / 42 / 44 35 / 41 / 45 / 48 36 / 42 / 47 / 49 32 / 37 / 42 / 44 35 / 41 / 45 / 48 36 / 42 / 47 / 49
Potenza sonora dB(A) 56 60 64 65 60 64 65
750 / 930 /
Portata d'aria (L/M/H1/H2) m³/h 1110 / 1260 1020 / 1320 / 1200 / 1530 / 1260 / 1620 / 1020 / 1320 / 1200 / 1530 / 1260 / 1620 /
1950 / 2220
1860 / 2100
1950 / 2220
1860 / 2100
1590 / 1800
1590 / 1800
Pompa di scarico condensa - non non
Dimensioni (A x L x P) mm 235 x 1270 x 690 235 x 1580 x 690 235 x 1580 x 690
Peso kg 35 41 41
Diametro tubazioni (Liq. - Gas) pollici 3/8 - 5/8 3/8 - 5/8
Diametro scarico condensa (est) mm 25 25
Alimentazione - 1~ 230V 50Hz 1~ 230V 50Hz
Assorbimento max A 5 5
Unità esterne Unità RAS-3HVRC2 RAS-4H(V)RC2E RAS-5H(V)RC2E RAS-6H(V)RC2E RAS-4H(V)NC2E RAS-5H(V)NC2E RAS-6H(V)NC2E
Pressione sonora Raffrescamento (night mode) (2) dB(A) 48 (46) 52 (50) 53 (50) 55 (53) 52 (50) 54 (53) 55 (53)
Potenza sonora dB(A) 66 68 69 71 68 69 71
Portata d'aria (Raffr./Risc.) m³/h 2982 4800 4800
Dimensioni (A x L x P) mm 629 x 898 x 300 1140 x 950 x 370 1140 x 950 x 370
Peso netto kg 48 84(V) - 86 84(V) - 86
Compressore - DC Inverter DC Inverter
Caratteristiche frigorifere
mm
Diametro tubazioni (Liq. - Gas) (pollici) 9,52 (3/8) - 15,88 (5/8) 9,52 (3/8) - 15,88 (5/8)
Carica iniziale di refrigerante kg 1,7 3,0 3,2
Precarica per m 20 20
Lunghezza tubazioni min. m 5 5
Lunghezza tubaz. max / Carica aggiuntiva di
Refrigerante m/g/m 50 / 45 75 / 45 75 / 60
Max dislivello (UE in alto/ UE in basso) m 30 / 20 30 / 20
Refrigerante - R32 R410A
Caratteristiche elettriche
Alimentazione Monofase (Trifase) - 1~ 230V 50Hz 1 ~ 230V 50 Hz (3N~ 400V 50Hz) 1 ~ 230V 50 Hz (3N~ 400V 50Hz)
Assorbimento max A 15,8 22,5 (V) - 15 22,5 (V) - 15
(1) Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
(2) Le pressioni sonore sono rilevate in camera anecoica a 1,5m al di sotto dell'unità ( senza pannellatura sotto l'unità) con condotto d'aspirazione a 1 m e di mandata a 2 m.
(3) Per garantire un funzionamento in raffrescamento fino a -15°C, un'opzione deve essere attivata.
(V) Versione monofase.
