158

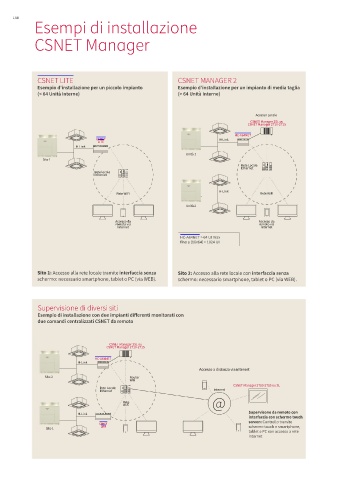

Esempi di installazione

CSNET Manager

CSNET LITE CSNET MANAGER 2
Esempio d'installazione per un piccolo impianto Esempio d'installazione per un impianto di media taglia
(< 64 Unità Interne) (> 64 Unità Interne)

Accesso Locale
CSNET Manager 2SL ou
CSNET Manager 2T10-2T15
HC-A64NET
CSNET H-Link
LITE
H-Link
Unità 1
Sito 1
Rete Locale
Ethernet
Rete locale
Ethernet

H-Link
Rete WiFi Rete WiFi
Unità 2

Accesso da Accesso da
remoto via remoto via
Internet Internet
HC-A64NET > 64 UI max
fino a (16x64) > 1024 UI

Sito 1: Accesso alla rete locale tramite interfaccia senza Sito 2: Accesso alla rete locale con interfaccia senza
schermo: necessario smartphone, tablet o PC (via WEB). schermo: necessario smartphone, tablet o PC (via WEB).

Supervisione di diversi siti
Esempio di installazione con due impianti differenti monitorati con
due comandi centralizzati CSNET da remoto

CSNET Manager 2SL ou
CSNET Manager 2T10-2T15
HC-A64NET
H-Link
Accesso a distanza via internet
Sito 2 Router
Wifi
CSNET Manager 2T10-2T15 ou SL
Rete Locale
Ethernet Internet
@
Rete
WiFi
Supervisone da remoto con
H-Link
interfaccia con schermo touch
screen: Controllo tramite
CSNET
Sito 1 LITE schermo touch o smartphone,
tablet e PC con accesso a rete
internet
