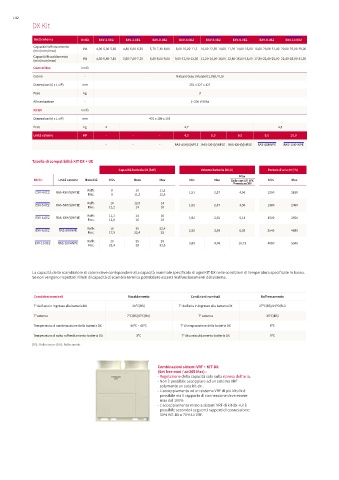

DX Kit

Unità interna Unità EXV-2.0E2 EXV-2.5E2 EXV-3.0E2 EXV-4.0E2 EXV-5.0E2 EXV-6.0E2 EXV-8.0E2 EXV-10.0E2
Capacità Raffrescamento kW 4,00-5,00-5,60 4,80-6,00-6,30 5,70-7,10-8,00 8,00-10,00-11,2 10,00-12,50-14,00 11,20-14,00-16,00 16,00-20,00-22,40 20,00-25,00-28,00
(min/nom/max)
Capacità Riscaldamento
(min/nom/max) kW 4,50-5,60-7,10 5,60-7,00-7,10 6,40-8,00-9,00 9,00-12,00-12,50 11,20-14,00-16,00 12,80-16,00-18,00 17,90-22,40-25,00 22,40-28,00-31,50
Control Box Unità
Colore - Natural Grey ( Munsell 1,0Y8 / 0,5)
Dimensioni (A x L x P) mm 291 x 327 x 127
Peso kg 3
Alimentazione - 1~230 V 50hz
Kit EV Unità
Dimensioni (A x L x P) mm 431 x 199 x 103
Peso kg 2 2,7 4,5
Unità esterne HP - - - 4,0 5,0 6,0 8,0 10,0
- - - RAS-4XH(V)NP1E RAS-5XH(V)NP1E RAS-6XH(V)NP1E RAS-8XHNPE RAS-10XHNPE

Tabella di compatibilità KIT-DX + UE
Capacità batteria DX (kW) Volume batteria DX (L) Portata d'aria (m 3 /h)
Max
DX Kit Unità esterne Modalità Min Nom Max Min Max Solo con UE IVX Min Max
Premium XH
EXV-4.0E2 RAS-4XH(V)NP1E Raffr. 8 10 11,2 1,51 2,37 4,56 1200 2160
Risc. 9 11,2 12,5
Raffr. 10 12,5 14
EXV-5.0E2 RAS-5XH(V)NP1E Risc. 11,2 14 16 1,92 2,37 4,56 1380 2490
Raffr. 11,2 14 16
EXV-6.0E2 RAS-6XH(V)NP1E 1,92 2,92 5,11 1500 2550
Risc. 12,8 16 18
EXV-8.0E2 RAS-8XHNPE Raffr. 16 20 22,4 2,92 3,89 6,93 3540 4680
Risc. 17,9 22,4 25
Raffr. 20 25 28
EXV-10.0E2 RAS-10XHNPE 3,89 4,76 10,73 4080 5340
Risc. 22,4 28 31,5

La capacità dello scambiatore di calore deve corrispondere alla capacità nominale specificata di ogni KIT-DX nelle condizioni di temperatura specificate in basso.
Se non vengono rispettati i limiti di capacità di scambio termico potrebbero esserci malfunzionamenti del sistema.

Condizioni nominali Riscaldamento Condizioni nominali Raffrescamento

T° dell'aria in ingresso alla batteria DX 20ºC(BS) T° dell'aria in ingresso alla batteria DX 27ºC(BS)/19ºC(BU)
T° esterna 7ºC(BS)/6ºC(BU) T° esterna 35ºC(BS)
Temperatura di condensazione della batteria DX 40ºC ~ 45ºC T° di evaporazione della batteria DX 6ºC
Temperatura di sotto raffreddamento batteria DX 3ºC T° di surriscaldamento batteria DX 5ºC
(BS) : Bulbo secco- (BU) : Bulbo umido

Combinazioni sistemi VRF + KIT-DX:
(Set free mini / air365 Max) :
- Regolazione della capacità solo sulla ripresa dell'aria.
- Non è possibile accoppiare ad un sistema VRF
solamente un solo kit-dx .
- L'accoppiamento ad un sistema VRF di più kit dix è
possibile ma il rapporto di connessione deve essere
max del 100%
- L'accoppiamento misto a sistemi VRF di kit-dx +UI è
possibile secondo i seguenti rapporti di connessione:
30% KIT-DX e 70% UI VRF.
