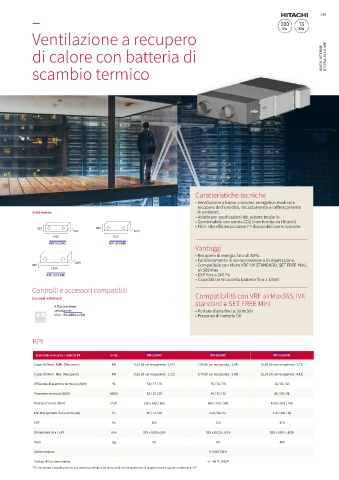

Page 139 - HITACHI - COMMERCIALE E VRF

– 139

Ventilazione a recupero

di calore con batteria di UNITÀ INTERNE UTOPIA, IVX E VRF

scambio termico

Caratteristiche tecniche

• Ventilazione a basso consumo energetico mediante
recupero dell'umidità, riscaldamento e raffrescamento
Unità interne di ambienti.
• Adatto per applicazioni del settore terziario.

• Combinabile con sonda CO2 (non fornita da Hitachi)

330 385 • Filtri alta efficienza classe F7 disponibili come opzione.
920 1015
1435 1513
KPI-502X4E KPI-802X4E
Vantaggi

• Recupero di energia fino all'83%.

• Funzionamento in sovrapressione o in depressione.
1295

385 • Compatibile con Micro VRF IVX STANDARD, SET FREE Mini,
1904 air365 Max

KPI-1002X4E • ESP fino a 200 Pa
• Capacità termica della batteria fino a 13kW.

Controlli e accessori compatibili
Comandi individuali Compatibilità con VRF airMax365, IVX
standard e SET FREE Mini
A filo con timer

settimanale • Portate d'aria fino a 100m3/h
Mod. : PC-ARFG2-E(B) • Presenza di batteria DX

KPI
Scambiatore in carta + batteria DX Unità KPI-502X4E KPI-802X4E KPI-1002X4E
Capacità Nom. Raffr. (Recupero) kW 5,32 (di cui recuperata : 1,81) 7,96 (di cui recuperata : 2,94) 10,83 (di cui recuperata : 3,73)
Capacità Nom. Risc. (Recupero) kW 6,92 (di cui recuperata : 2,12) 9,79 (di cui recuperata : 3,49) 12,93 (di cui recuperata : 4,43)
Efficienza di scambio termico (L/M/H) % 74 / 77 / 78 75 / 76 / 78 78 / 81 / 83
Pressione sonora (L/M/H) dB(A) 32 / 30 / 29 34 / 33 / 32 36 / 33 / 31
Portata d'aria (L/M/H) m /h 500 / 430 / 380 800 / 700 / 590 1000 / 820 / 740
3
ESP Max (portata d'aria nominale) Pa 90 / 72 / 58 110 / 80 / 57 170 / 105 / 80
ESP Pa 200 110 170
Dimensioni (A x L x P) mm 330 x 1435 x 920 385 x 1513 x 1015 385 x 1904 x 1295
Peso kg 62 69 100
Alimentazione - 1~230V 50Hz

Campo di funzionamento - -5 ~ 46 ºC (DB) (1)
(1) E' necessaria l'installazione di una resistenza elettrica (di terze parti) se la temperatura di progettazione è uguale o inferiore a -5°C
