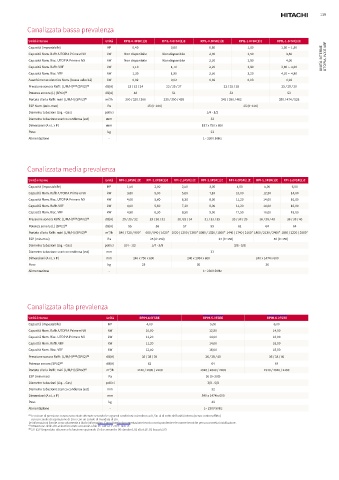

Page 119 - HITACHI - COMMERCIALE E VRF

119

Canalizzata bassa prevalenza
Unità interne Unità RPIL-0.4FSR(1)E RPIL-0.6FSR(1)E RPIL-0.8FSR(1)E RPIL-1.0FSR(1)E RPIL-1.5FSR(1)E
Capacità (impostabile) HP 0,40 0,60 0,80 1,00 1,30  1,50
Capacità Nom. Raffr. UTOPIA Prime e IVX kW Non disponibile Non disponibile 2,00 2,50 3,60 UTOPIA, IVX E VRF
Capacità Nom. Risc. UTOPIA Prime e IVX kW Non disponibile Non disponibile 2,20 2,80 4,00 UNITÀ INTERNE
Capacità Nom. Raffr. VRF kW 1,10 1,70 2,20 2,80 3,80  4,00
Capacità Nom. Risc. VRF kW 1,30 1,90 2,50 3,20 4,20  4,80
Assorbimento elettrico Nom. (bassa velocità) kW 0,02 0,02 0,02 0,03 0,03
Pressione sonora Raffr. (L/M/H) (1)(3) (SP02) (4) dB(A) 22 / 23 / 24 23 / 25 / 27 23 / 25 / 28 25 / 29 / 30
Potenza sonora (L) (SP02) (4) dB(A) 48 51 52 53
Portata d'aria Raffr. mini (L/M/H) (SP02) (4) m³/h 300 / 330 / 360 330 / 390 / 438 342 / 390 / 462 390 / 474 / 528
ESP Nom. (min-max) Pa 15 (0~100) 25 (0~100)
Diametro tubazioni (Liq. - Gas) pollici 1/4 - 1/2
Diametro tubazione scarico condensa (est) mm 32
Dimensioni (A x L x P) mm 197 x 750 x 600
Peso kg 23
Alimentazione - 1~ 230V 50Hz

Canalizzata media prevalenza

Unità interne Unità RPI-1.5FSR(1)E RPI-2.0FSR(1)E RPI-2.5FSR(1)E RPI-3.0FSR(1)E RPI-4.0FSR(1)E RPI-5.0FSR(1)E RPI-6.0FSR(1)E
Capacità (impostabile) HP 1,50 2,00 2,50 3,00 4,00 5,00 6,00
Capacità Nom. Raffr. UTOPIA Prime e IVX kW 3,60 5,00 5,60 7,10 10,00 12,50 14,00
Capacità Nom. Risc. UTOPIA Prime e IVX kW 4,00 5,60 6,30 8,00 11,20 14,00 16,00
Capacità Nom. Raffr. VRF kW 4,00 5,60 7,10 8,00 11,20 14,00 16,00
Capacità Nom. Risc. VRF kW 4,80 6,30 8,50 9,00 12,50 16,00 18,00
Pressione sonora Raffr. (L/M/H) (1)(3) (SP02) (4) dB(A) 29 / 30 / 32 29 / 30 / 32 30 /32 / 34 31 / 33 / 35 35 / 38 / 39 36 / 38 / 40 36 / 38 / 40
Potenza sonora (L) (SP02) (4) dB(A) 55 58 57 59 62 64 64
Portata d'aria Raffr. mini (L/M/H) (SP02) (4) m³/h 540 / 720 / 900* 660 / 840 / 1020* 1020 / 1200 / 1380* 1080 / 1320 / 1560* 1440 / 1740 / 2160* 1860 / 2130 / 2400* 1860 / 2220 / 2580*
ESP (min-max) Pa 25 (0~150) 37 (0~150) 50 (0~150)
Diametro tubazioni (Liq. - Gas) pollici 1/4 - 1/2 1/4 - 5/8 3/8 - 5/8
Diametro tubazione scarico condensa (est) mm 32
Dimensioni (A x L x P) mm 240 x 750 x 600 240 x 1084 x 600 240 x 1474 x 600
Peso kg 25 30 36
Alimentazione - 1~ 230V 50Hz

Canalizzata alta prevalenza

Unità interne Unità RPIH-4.0FSRE RPIH-5.0FSRE RPIH-6.0FSRE
Capacità (impostabile) HP 4,00 5,00 6,00
Capacità Nom. Raffr. UTOPIA Prime e IVX kW 10,00 12,50 14,00
Capacità Nom. Risc. UTOPIA Prime e IVX kW 11,20 14,00 16,00
Capacità Nom. Raffr. VRF kW 11,20 14,00 16,00
Capacità Nom. Risc. VRF kW 12,50 16,00 18,00
Pressione sonora Raffr. (L/M/H) (1)(3) (SP02) (4) dB(A) 35 / 38 / 39 36 / 38 / 40 36 / 38 / 40
Potenza sonora (SP02) (4) dB(A) 62 64 64
Portata d'aria Raffr. mini (L/M/H) (SP02) (4) m³/h 1740 / 1890 / 2100 1920 / 2040 / 2160 1920 / 2040 / 2160
ESP (min-max) Pa 50 (0~200)
Diametro tubazioni (Liq. - Gas) pollici 3/8 - 5/8
Diametro tubazione scarico condensa (est) mm 32
Dimensioni (A x L x P) mm 340 x 1474 x 600
Peso kg 43
Alimentazione - 1~ 230V 50Hz
(1) Le misure di pressione sonora sono state ottenute secondo le seguenti condizioni: microfono ad 1,5m al di sotto dell'unità interna (senza controsoffitto)
con un canale di aspirazione di 1m e con un canale di mandata di 2m.
Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione..
(2) Attivazione delle alte velocità tramite comando a filo PC-ARFG2-E et PC-ARH1E.
(3) SP: ESP (impostato attraverso la funzione opzionale C5 da comando: 00 standard, 01 alta ESP, 02 bassa ESP)
