Page 115 - HITACHI - COMMERCIALE E VRF
P. 115
115

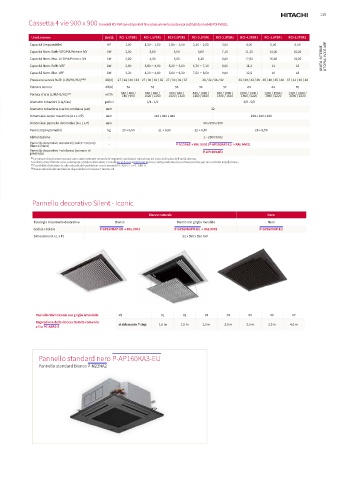

Cassetta 4 vie 900 x 900 (I modelli RCI-FSR sono disponibili fino ad esaurimento scorte e poi sostituiti dai modelli RCI-FSR1E).
Unità interne Unità RCI-1.0FSR1 RCI-1.5FSR1 RCI-2.0FSR1 RCI-2.5FSR1 RCI-3.0FSR1 RCI-4.0FSR1 RCI-5.0FSR1 RCI-6.0FSR1
Capacità (impostabile) HP 1,00 1,30 1,50 1,80 2,00 2,30 2,50 3,00 4,00 5,00 6,00
Capacità Nom. Raffr. UTOPIA Prime e IVX kW 2,50 3,60 5,00 5,60 7,10 11,20 14,00 16,00
Capacità Nom. Risc. UTOPIA Prime e IVX kW 2,80 4,00 5,60 6,30 8,00 12,50 16,00 18,00 UNITÀ INTERNE UTOPIA, IVX E VRF
Capacità Nom. Raffr. VRF kW 2,80 3,80 4,00 5,20 5,60 6,70 7,10 8,00 11,2 14 16
Capacità Nom. Risc. VRF kW 3,20 4,20 4,80 5,60 6,30 7,50 8,50 9,00 12,5 16 18
Pressione sonora Raffr. (L/M/H1/H2) (1)(3) dB(A) 27 / 28 / 30 / 33 27 / 30 / 31 / 35 27 / 30 / 32 / 37 28 / 32 / 36 / 42 33 / 39 / 43 / 48 35 / 40 / 45 / 48 37 / 41 / 46 / 48
Potenza sonora dB(A) 52 53 55 56 57 64 64 65
660 / 840 /
660 / 840 /
Portata d'aria (L/M/H1/H2) (4) m³/h 540 / 660 / 1020 / 1260 1020 / 1320 840 / 1080 / 840 / 1080 / 1200 / 1440 / 1260 / 1560 / 1320 / 1680 /
780 / 900
1380 / 1620
1860 / 2220
1380 / 1620
2100 / 2220
1980 / 2220
Diametro tubazioni (Liq/Gas) pollici 1/4 - 1/2 3/8 - 5/8
Diametro tubazione scarico condensa (est) mm 32
Dimensioni corpo macchina (A x L x P) mm 248 x 840 x 840 298 x 840 x 840
Dimensioni pannello decorativo (A x L x P) mm 40 x 950 x 950
Peso (corpo+pannello) kg 20 + 6,50 21 + 6,50 22 + 6,50 26 + 6,50
Alimentazione - 1 ~ 230V 50Hz
Pannello decorativo standard (codice + colore) - P-N23NA2 → RAL 9002 (P-AP160KA3-EU → RAL 9005)
Bianco (Nero)
Pannello decorativo TwinSense (sensore di P-AP160NAE2
presenza)
(1) Le misure di pressione sonora sono state ottenute secondo le seguenti condizioni: microfono ad 1,5m al di sotto dell'unità interna.
Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione..
(2) Possibilità di sfruttare le alte velocità del ventilatore con i comandi PC-ARFG-E e PC-ARH1E.
(3) Basse velocità del ventilatore disponibile in funzione Thermo-off
Pannello decorativo Silent - Iconic
Bianco naturale Nero
Tipologia di pannello decorativo Bianco Bianco con griglia movibile Nero
Codice +Colore P-GP160NAP-EU → RAL 9002 P-GP160NAPU-EU → RAL 9002 P-GP160KAP-EU
Dimensioni (A x L x P) 52 x 950 x 950 mm
Pannello Silent Iconic con griglia amovibile d7 01 02 03 04 05 06 07
Regolazione della discesa tramite comando si abbassa in 7 step 1,0 m 1,5 m 2,0 m 2,5 m 3,0 m 3,5 m 4,0 m
a filo PC-ARFG-E
Pannello standard nero P-AP160KA3-EU
Pannello standard bianco P-N23NA2
