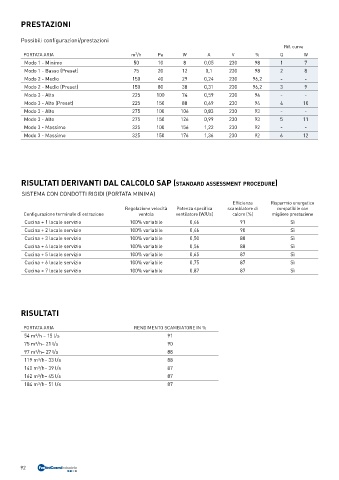

PRESTAZIONI

Possibili configurazioni/prestazioni
Rif. curve
3
PORTATA ARIA m /h Pa W A V % Q W
Modo 1 - Minimo 50 10 8 0,05 230 98 1 7
Modo 1 - Basso (Preset) 75 20 12 0,1 230 98 2 8
Modo 2 - Medio 150 40 29 0,24 230 96,2 - -
Modo 2 - Medio (Preset) 150 80 38 0,31 230 96,2 3 9
Modo 3 - Alto 225 100 74 0,59 230 94 - -
Modo 3 - Alto (Preset) 225 150 88 0,69 230 94 4 10
Modo 3 - Alto 275 100 106 0,83 230 93 - -
Modo 3 - Alto 275 150 126 0,99 230 93 5 11
Modo 3 - Massimo 325 100 156 1,22 230 92 - -
Modo 3 - Massimo 325 150 176 1,36 230 92 6 12

RISULTATI DERIVANTI DAL CALCOLO SAP (standard assessment procedure)

SISTEMA CON CONDOTTI RIGIDI (PORTATA MINIMA)
Efficienza Risparmio energetico
Regolazione velocità Potenza specifica scambiatore di compatibile con
Configurazione terminale di estrazione ventola ventilatore (W/l/s) calore (%) migliore prestazione
Cucina + 1 locale servizio 100% variabile 0,46 91 Sì
Cucina + 2 locale servizio 100% variabile 0,46 90 Sì
Cucina + 3 locale servizio 100% variabile 0,50 88 Sì
Cucina + 4 locale servizio 100% variabile 0,56 88 Sì
Cucina + 5 locale servizio 100% variabile 0,65 87 Sì
Cucina + 6 locale servizio 100% variabile 0,75 87 Sì
Cucina + 7 locale servizio 100% variabile 0,87 87 Sì

RISULTATI

PORTATA ARIA RENDIMENTO SCAMBIATORE IN %
54 m³/h – 15 l/s 91
75 m³/h– 21 l/s 90
97 m³/h– 27 l/s 88
119 m³/h– 33 l/s 88
140 m³/h– 39 l/s 87
162 m³/h– 45 l/s 87
184 m³/h– 51 l/s 87
