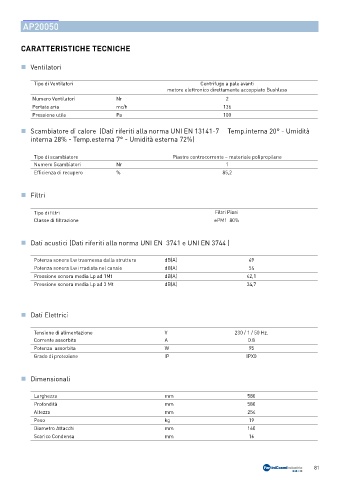

AP20050

CARATTERISTICHE TECNICHE

„ Ventilatori

Tipo di Ventilatori Centrifugo a pale avanti
motore elettronico direttamente accoppiato Bushless
Numero Ventilatori Nr 2
Portata aria mc/h 136
Pressione utile Pa 100

„ Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità
interna 28% - Temp.esterna 7° - Umidità esterna 72%)

Tipo di scambiatore Piastre controcorrente – materiale polipropilene
Numero Scambiatori Nr 1
Efficienza di recupero % 85,2

„ Filtri

Tipo di filtri Filtri Piani
Classe di filtrazione ePM1 80%

„ Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744 )

Potenza sonora Lw trasmessa dalla struttura dB(A) 49
Potenza sonora Lw irradiata nel canale dB(A) 54
Pressione sonora media Lp ad 1Mt dB(A) 42,1
Pressione sonora media Lp ad 3 Mt dB(A) 34,7

„ Dati Elettrici

Tensione di alimentazione V 230 / 1 / 50 Hz.
Corrente assorbita A 0.8
Potenza assorbita W 95
Grado di protezione IP IPX0

„ Dimensionali

Larghezza mm 580
Profondità mm 580
Altezza mm 254
Peso kg 19
Diametro Attacchi mm 160
Scarico Condensa mm 16
