Page 77 - FANTINICOSMI - VMC 2021

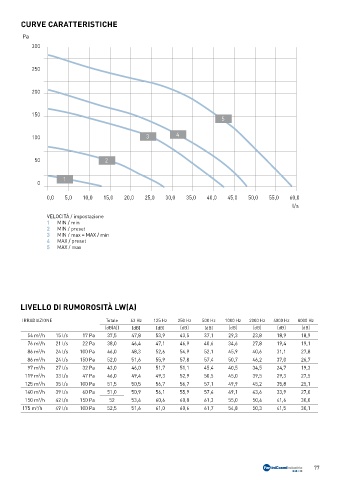

CURVE CARATTERISTICHE

Pa
300

250

200

150
5

100 3 4

50 2

1
0

0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0 60,0
l/s

VELOCITÀ / impostazione
1 MIN / min
2 MIN / preset
3 MIN / max = MAX / min
4 MAX / preset
5 MAX / max

LIVELLO DI RUMOROSITÀ LW(A)

IRRADIAZIONE Totale 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz
[dB(A)] [dB] [dB] [dB] [dB] [dB] [dB] [dB] [dB]
54 m /h 15 l/s 17 Pa 37,5 47,8 53,9 43,5 37,1 29,3 23,8 18,9 18,9
3
76 m /h 21 l/s 22 Pa 38,0 46,4 47,1 46,9 40,6 34,6 27,8 19,4 19,1
3
86 m /h 24 l/s 100 Pa 46,0 48,3 52,6 54,9 52,1 45,9 40,6 31,1 27,8
3
86 m /h 24 l/s 150 Pa 52,0 51,6 55,9 57,8 57,4 50,7 46,2 37,0 26,7
3
97 m /h 27 l/s 32 Pa 43,0 46,0 51,7 51,1 45,4 40,5 34,5 24,7 19,3
3
119 m /h 33 l/s 47 Pa 46,0 49,4 49,3 52,9 50,5 45,0 39,5 29,3 27,5
3
125 m /h 35 l/s 100 Pa 51,5 50,5 56,7 56,7 57,1 49,9 45,2 35,8 25,1
3
140 m /h 39 l/s 60 Pa 51,0 50,9 56,1 55,9 57,4 49,1 43,6 33,9 27,0
3
3
150 m /h 42 l/s 150 Pa 52 53,4 60,6 60,8 61,3 55,0 50,4 41,6 30,0
175 m /h 49 l/s 100 Pa 52,5 51,6 61,0 60,6 61,7 54,8 50,3 41,5 30,1
3

77
