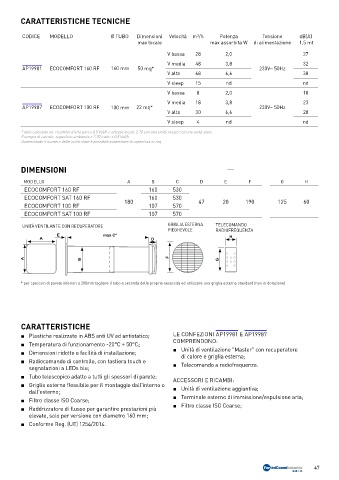

Page 47 - FANTINICOSMI - VMC 2021

CARATTERISTICHE TECNICHE

CODICE MODELLO Ø TUBO Dimensioni Velocità m³/h Potenza Tensione dB(A)
max locale max assorbita W di alimentazione 1,5 mt
V bassa 28 2,0 27
V media 48 3,8 32
AP19981 ECOCOMFORT 160 RF 160 mm 50 mq* 230V~ 50Hz
V alta 68 6,6 38

V sleep 15 nd nd
V bassa 8 2,0 18
V media 18 3,8 23
AP19987 ECOCOMFORT 100 RF 100 mm 22 mq* 230V~ 50Hz
V alta 30 6,6 28
V sleep 4 nd nd
* dato calcolato su: ricambio d'aria pari a 0,5 Vol/h e altezza locale 2,70 con una unità master ed una unità slave.
Esempio di calcolo: superficie ambiente x 2,70 metri x 0,5 Vol/h
Aumentando il numero delle unità slave è possibile aumentare la copertura in mq.

DIMENSIONI

MODELLO A B C D E F G H
ECOCOMFORT 160 RF 160 530
ECOCOMFORT SAT 160 RF 180 160 530 47 20 190 125 60
ECOCOMFORT 100 RF 107 570
ECOCOMFORT SAT 100 RF 107 570

UNITÀ VENTILANTE CON RECUPERATORE GRIGLIA ESTERNA TELECOMANDO
PIEGHEVOLE RADIOFREQUENZA
E max C*
A D H

A B F G

* per spessori di parete inferiori a 280mm tagliare il tubo a seconda della propria necessità ed utilizzare una griglia esterna standard (non in dotazione)

CARATTERISTICHE

■ Plastiche realizzate in ABS anti UV ed antistatico; LE CONFEZIONI AP19981 E AP19987
■ Temperatura di funzionamento -20°C ÷ 50°C; COMPRENDONO:
■ Dimensioni ridotte e facilità di installazione; ■ Unità di ventilazione "Master" con recuperatore
di calore e griglia esterna;
■ Radiocomando di controllo, con tastiera touch e ■ Telecomando a radiofrequenza.
segnalazioni a LEDs blu;
■ Tubo telescopico adatto a tutti gli spessori di parete; ACCESSORI E RICAMBI:
■ Griglia esterna flessibile per il montaggio dall'interno o ■ Unità di ventilazione aggiuntiva;
dall'esterno;
■ Filtro classe ISO Coarse; ■ Terminale esterno di immissione/espulsione aria;
■ Raddrizzatore di flusso per garantire prestazioni più ■ Filtro classe ISO Coarse;
elevate, solo per versione con diametro 160 mm;
■ Conforme Reg. (UE) 1254/2014.

47
