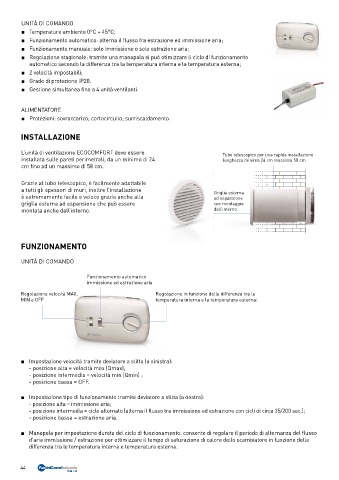

Page 44 - FANTINICOSMI - VMC 2021
P. 44

UNITÀ DI COMANDO
            ■ Temperatura ambiente 0°C ÷ 45°C;
            ■ Funzionamento automatico: alterna il flusso fra estrazione ed immissione aria;
            ■ Funzionamento manuale: solo immissione o solo estrazione aria;
            ■ Regolazione stagionale: tramite una manopola si può otimizzare il ciclo di funzionamento
           automatico secondo la differenza tra la temperatura interna e la temperatura esterna;
            ■ 2 velocità impostabili;
            ■ Grado di protezione IP20.
            ■ Gestione simultanea fino a 4 unità ventilanti.


        ALIMENTATORE
            ■ Protezioni: sovraccarico; cortocircuito; surriscaldamento.


        INSTALLAZIONE


        L’unità di ventilazione ECOCOMFORT deve essere                         Tubo telescopico per una rapida installazione
        installata sulle pareti perimetrali, da un minimo di 24                lunghezza minima 24 cm massima 58 cm
        cm fino ad un massimo di 58 cm.

        Grazie al tubo telescopico, è facilmente adattabile
        a tutti gli spessori di muri, inoltre l’installazione               Griglia esterna
        è estremamente facile e veloce grazie anche alla                    ad espansione
        griglia esterna ad espansione che può essere                        con montaggio
        montata anche dall’interno.                                         dall’interno






        FUNZIONAMENTO

        UNITÀ DI COMANDO


                                Funzionamento automatico
                                immissione ed estrazione aria

        Regolazione velocità MAX,                       Regolazione in funzione della differenza tra la
        MIN e OFF                                       temperatura interna e la temperatura esterna;











            ■ Impostazione velocità tramite deviatore a slitta (a sinistra):
           - posizione alta = velocità max (Qmax);
           - posizione intermedia = velocità min (Qmin) ;
           - posizione bassa = OFF.

            ■ Impostazione tipo di funzionamento tramite deviatore a slitta (a destra):
           - posizione alta = immissione aria;
           - posizione intermedia = ciclo alternato (alterna il flusso tra immissione ed estrazione con cicli di circa 35/200 sec.);
           - posizione bassa = estrazione aria.

            ■ Manopola per impostazione durata del ciclo di funzionamento: consente di regolare il periodo di alternanza del flusso
           d'aria immissione / estrazione per ottimizzare il tempo di saturazione di calore dello scambiatore in funzione della
           differenza tra le temperatura interna e temperatura esterna.



        44
