MASTER BWT

Filtro Dosatore Filtro
Impianto
dosaggio
proporzionale

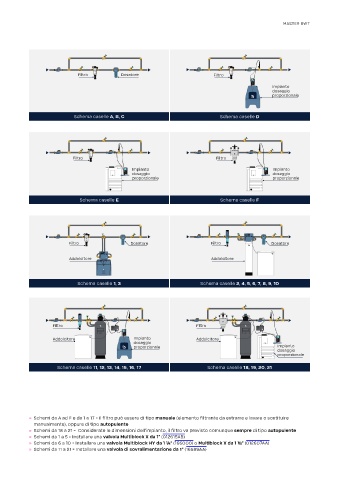

Schema caselle A, B, C Schema caselle D

Filtro Filtro

Impianto Impianto
dosaggio dosaggio
proporzionale proporzionale

Schema caselle E Schema caselle F

Filtro Dosatore Filtro Dosatore

Addolcitore Addolcitore

Schema caselle 1, 3 Schema caselle 2, 4, 5, 6, 7, 8, 9, 10

Filtro IN 1 Filtro IN 1
IN 2 IN 2
Addolcitore Impianto Addolcitore
dosaggio
proporzionale Impianto
dosaggio
proporzionale
Schema caselle 11, 12, 13, 14, 15, 16, 17 Schema caselle 18, 19, 20, 21

» Schemi da A ad F e da 1 a 17 = il filtro può essere di tipo manuale (elemento filtrante da estrarre e lavare o sostituire
manualmente), oppure di tipo autopulente
» Schemi da 18 a 21 = Considerate le dimensioni dell’impianto, il filtro va previsto comunque sempre di tipo autopulente
» Schemi da 1 a 5 = Installare una valvola Multiblock X da 1” (012615AB)
» Schemi da 6 a 10 = Installare una valvola Multiblock HY da 1 ¼“ (166000) o Multiblock X da 1 ½” (012607AA)
» Schemi da 11 a 21 = Installare una valvola di sovralimentazione da 1“ (16589AA)
