P. 149

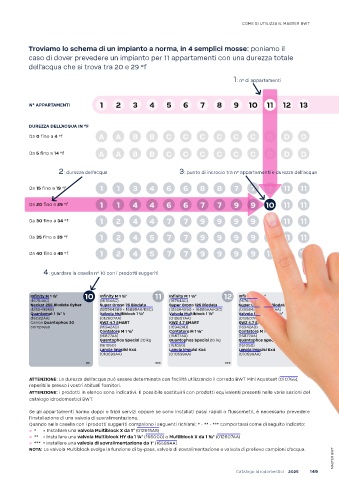

COME SI UTILIZZA IL MASTER BWT
Troviamo lo schema di un impianto a norma, in 4 semplici mosse: poniamo il
caso di dover prevedere un impianto per 11 appartamenti con una durezza totale
dell’acqua che si trova tra 20 e 29 °f
1: n° di appartamenti
N° APPARTAMENTI 1 2 3 4 5 6 7 8 9 10 11 12 13
DUREZZA DELL’ACQUA IN °F
Da 0 fino a 4 °f A A B B C C C C C C D D D
Da 5 fino a 14 °f A A B B C C C C C C D D D
2: durezza dell’acqua 3: punto di incrocio tra n° appartamenti e durezza dell’acqua
Da 15 fino a 19 °f 1 1 3 4 6 6 8 8 7 7 7 11 11
Da 20 fino a 29 °f 1 1 4 4 6 6 7 7 9 9 10 11 11
Da 30 fino a 34 °f 1 2 4 4 7 7 9 9 9 9 10 11 11
Da 35 fino a 39 °f 1 2 4 5 7 7 9 9 9 9 11 11 11
Da 40 fino a 45 °f 1 2 4 5 7 7 9 9 9 9 11 11 12
4: guardare la casella n° 10 con i prodotti suggeriti
Infinity M 1 ½“ 10 Infinity M 1 ½“ 11 Infinity M 1 ½“ 12 Infinity M 1 ½“ 13
(16764AC) (16764AC) (16764AC) (16764AC)
Neckar 255 Biodata Cyber Super Crono 75 Biodata Super Crono 125 Biodata Super Crono 175 Biodata
(125549868) (125564289 + 16885AA/KSC) (125564290 + 16885AA/KSC) (125564291 + 16877AA)
Quantomat 1 ¼“ N Valvola Multiblock 1 ½“ Valvola Multiblock 1 ½“ Valvola Multiblock 1 ½“
(16022AA) (012607AA) (012607AA) (012607AA)
Carica Quantophos 30 KWZ 4.7 SMART KWZ 4.7 SMART KWZ 4.7 SMART
compresa (16942AD) (16942AD) (16942AD)
Contatore M 1 ½“ Contatore M 1 ½“ Contatore M 1 ½“
(16877AA) (16877AA) (16877AA)
Quantophos Special 20 kg Quantophos Special 20 kg Quantophos Special 20 kg
(161050) (161050) (161050)
Lancia impulsi Kx4 Lancia impulsi Kx4 Lancia impulsi Kx4
(010699AA) (010699AA) (010699AA)
** *** *** ***
ATTENZIONE: La durezza dell’acqua può essere determinata con facilità utilizzando il corredo BWT Mini Aquatest (010765),
reperibile presso i vostri abituali fornitori.
ATTENZIONE: i prodotti in elenco sono indicativi. È possibile sostituirli con prodotti equivalenti presenti nelle varie sezioni del
catalogo idrodomestici BWT.
Se gli appartamenti hanno doppi o tripli servizi oppure se sono installati passi rapidi o flussometri, è necessario prevedere
l’installazione di una valvola di sovralimentazione.
Quando nella casella con i prodotti suggeriti compaiono i seguenti richiami: * - ** - *** comportarsi come di seguito indicato:
» * = Installare una valvola Multiblock X da 1” (012615AB)
» ** = Installare una valvola Multiblock HY da 1 ¼“ (166000) o Multiblock X da 1 ½” (012607AA)
» *** = Installare una valvola di sovralimentazione da 1“ (16589AA)
NOTA: La valvola Multiblock svolge la funzione di by-pass, valvola di sovralimentazione e valvola di prelievo campioni d’acqua.
MASTER BWT
Catalogo Idrodomestici - 2025 149
