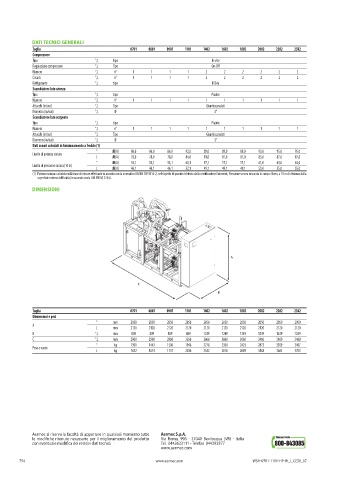

Page 756 - AERMEC - CATALOGO PRODOTTI 2024
P. 756
DATI TECNICI GENERALI
Taglia 0701 0801 0901 1101 1402 1602 1802 2002 2202 2502
Compressore
Tipo °,L tipo Bi-vite
Regolazione compressore °,L Tipo On-Off
Numero °,L n° 1 1 1 1 2 2 2 2 2 2
Circuiti °,L n° 1 1 1 1 2 2 2 2 2 2
Refrigerante °,L tipo R134a
Scambiatore lato utenza
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in/out) °,L Ø 3”
Scambiatore lato sorgente
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in/out) °,L Ø 3”
Dati sonori calcolati in funzionamento a freddo (1)
° dB(A) 86,0 86,0 86,0 92,0 89,0 89,0 89,0 93,0 95,0 95,0
Livello di potenza sonora
L dB(A) 78,0 78,0 78,0 84,0 81,0 81,0 81,0 85,0 87,0 87,0
° dB(A) 54,1 54,1 54,1 60,1 57,1 57,1 57,1 61,0 63,0 63,0
Livello di pressione sonora (10 m)
L dB(A) 46,1 46,1 46,1 52,1 49,1 49,1 49,1 53,0 55,0 55,0
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
DIMENSIONI
ACQUA-ACQUA
A
C
B
Taglia 0701 0801 0901 1101 1402 1602 1802 2002 2202 2502
Dimensioni e pesi
° mm 2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
A
L mm 2120 2120 2120 2120 2120 2120 2120 2120 2120 2120
B °,L mm 809 809 809 809 1249 1249 1249 1249 1249 1249
C °,L mm 2960 2960 2960 3360 3060 3060 3060 3460 3460 3460
° kg 1391 1443 1506 1946 2276 2350 2423 2872 3309 3407
Peso a vuoto
L kg 1622 1674 1737 2206 2542 2616 2689 3168 3605 3703
Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com
754 www.aermec.com WSH-0701-1101-HP-W_I_CE50_07
