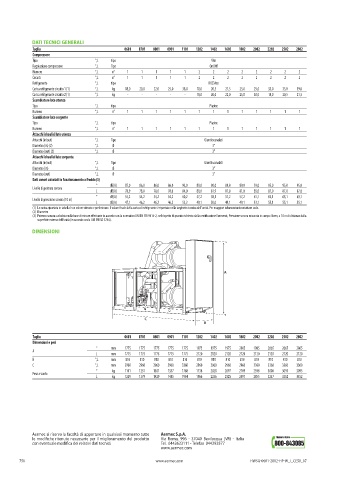

Page 752 - AERMEC - CATALOGO PRODOTTI 2024

DATI TECNICI GENERALI
Taglia 0601 0701 0801 0901 1101 1202 1402 1602 1802 2002 2202 2502 2802
Compressore
Tipo °,L tipo Vite
Regolazione compressore °,L Tipo On/Off
Numero °,L n° 1 1 1 1 1 2 2 2 2 2 2 2 2
Circuiti °,L n° 1 1 1 1 1 2 2 2 2 2 2 2 2
Refrigerante °,L tipo R1234ze
Carica refrigerante circuito 1 (1) °,L kg 18,0 20,0 22,0 25,0 38,0 18,0 20,5 21,5 25,0 25,0 33,0 35,0 39,0
Carica refrigerante circuito 2 (1) °,L kg - - - - - 18,0 20,0 22,0 25,0 30,0 18,0 20,5 21,5
Scambiatore lato utenza
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Scambiatore lato sorgente
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi idraulici lato utenza
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in) (2) °,L Ø 3’’
Diametro (out) (2) °,L Ø 3’’
Attacchi idraulici lato sorgente
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in) °,L Ø 3’’
Diametro (out) °,L Ø 3’’
Dati sonori calcolati in funzionamento a freddo (3)
° dB(A) 87,0 86,0 86,0 86,0 92,0 89,0 90,0 89,0 89,0 93,0 95,0 95,0 95,0
Livello di potenza sonora
L dB(A) 78,9 78,0 78,0 78,0 84,0 81,0 81,9 81,0 81,0 85,0 87,0 87,0 87,0
° dB(A) 55,2 54,2 54,2 54,2 60,2 57,2 58,1 57,2 57,2 61,1 63,1 63,1 63,1
Livello di pressione sonora (10 m)
L dB(A) 47,1 46,2 46,2 46,2 52,2 49,1 50,0 49,1 49,1 53,1 55,1 55,1 55,1
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Diametro
(3) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
ACQUA-ACQUA
DIMENSIONI

A

C
B

Taglia 0601 0701 0801 0901 1101 1202 1402 1602 1802 2002 2202 2502 2802
Dimensioni e pesi
° mm 1775 1775 1775 1775 1775 1975 1975 1975 2005 1985 2065 2065 2065
A
L mm 1775 1775 1775 1775 1775 2120 2120 2120 2120 2120 2120 2120 2120
B °,L mm 810 810 810 810 810 810 810 810 810 810 810 810 810
C °,L mm 2960 2960 2960 2960 3360 2960 2960 2960 2960 3360 3360 3360 3360
° kg 1101 1251 1301 1357 1788 1738 2028 2097 2169 2598 3000 3095 3095
Peso a vuoto
L kg 1229 1379 1429 1485 1934 1966 2256 2325 2397 2855 3257 3352 3352
