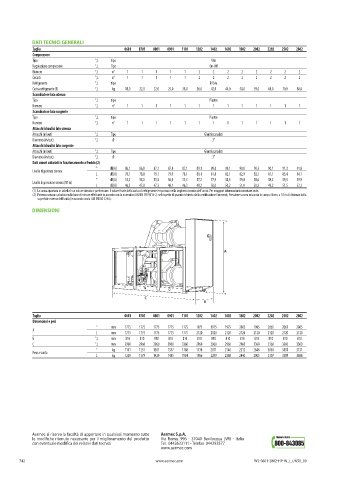

Page 744 - AERMEC - CATALOGO PRODOTTI 2024

DATI TECNICI GENERALI
Taglia 0601 0701 0801 0901 1101 1202 1402 1602 1802 2002 2202 2502 2802
Compressore
Tipo °,L tipo Vite
Regolazione compressore °,L Tipo On-Off
Numero °,L n° 1 1 1 1 1 2 2 2 2 2 2 2 2
Circuiti °,L n° 1 1 1 1 1 2 2 2 2 2 2 2 2
Refrigerante °,L tipo R134a
Carica refrigerante (1) °,L kg 18,0 22,0 22,0 25,0 38,0 36,0 42,0 44,0 50,0 59,0 68,0 70,0 80,0
Scambiatore lato utenza
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Scambiatore lato sorgente
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi idraulici lato utenza
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in/out) °,L Ø 3”
Attacchi idraulici lato sorgente
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in/out) °,L Ø 3”
Dati sonori calcolati in funzionamento a freddo (2)
° dB(A) 86,1 86,8 87,1 87,8 87,1 89,1 89,8 90,1 90,8 90,5 90,1 91,3 91,8
Livello di potenza sonora
L dB(A) 78,1 78,8 79,1 79,9 78,1 81,1 81,8 82,1 82,9 82,1 81,1 83,4 84,1
° dB(A) 54,3 55,0 55,3 56,0 55,3 57,2 57,9 58,3 59,0 58,6 58,2 59,3 59,9
Livello di pressione sonora (10 m)
L dB(A) 46,3 47,0 47,3 48,1 46,3 49,2 50,0 50,2 51,0 50,2 49,2 51,5 52,2
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
DIMENSIONI

ACQUA-ACQUA

A

C
B

Taglia 0601 0701 0801 0901 1101 1202 1402 1602 1802 2002 2202 2502 2802
Dimensioni e pesi
° mm 1775 1775 1775 1775 1775 1975 1975 1975 2005 1985 2065 2065 2065
A
L mm 1775 1775 1775 1775 1775 2120 2120 2120 2120 2120 2120 2120 2120
B °,L mm 810 810 810 810 810 810 810 810 810 810 810 810 810
C °,L mm 2960 2960 2960 2960 3360 2960 2960 2960 2960 3360 3360 3360 3360
° kg 1101 1251 1301 1357 1788 1738 2071 2140 2212 2648 3050 3131 3131
Peso a vuoto
L kg 1229 1379 1429 1485 1934 1966 2299 2368 2440 2905 3307 3388 3388

Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com

742 www.aermec.com WS-0601-2802-HP-W_I_UN50_09
