Page 719 - AERMEC - CATALOGO PRODOTTI 2024
P. 719

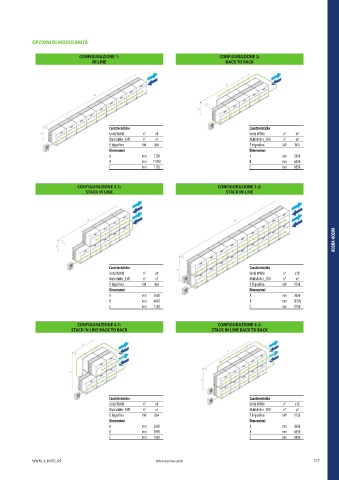

OPZIONI DI MODULARITÀ
CONFIGURAZIONE 1: CONFIGURAZIONE 2:
IN LINE BACK TO BACK
Caratteristiche Caratteristiche
Unità WWM n° x9 Unità WWM n° x9
Multichiller_EVO n° x1 Multichiller_EVO n° x1
P. frigorifera kW 864 P. frigorifera kW 864
Dimensioni Dimensioni
A mm 1300 A mm 1300
B mm 11970 B mm 6650
C mm 1150 C mm 1850
CONFIGURAZIONE 3.1: CONFIGURAZIONE 3.2:
STACK IN LINE STACK IN LINE
ACQUA-ACQUA ACQUA-ACQUA
Caratteristiche Caratteristiche
Unità WWM n° x9 Unità WWM n° x18
Multichiller_EVO n° x1 Multichiller_EVO n° x2
P. frigorifera kW 864 P. frigorifera kW 1728
Dimensioni Dimensioni
A mm 2600 A mm 2600
B mm 6650 B mm 11970
C mm 1150 C mm 1150
CONFIGURAZIONE 4.1: CONFIGURAZIONE 4.2:
STACK IN LINE BACK TO BACK STACK IN LINE BACK TO BACK
Caratteristiche Caratteristiche
Unità WWM n° x9 Unità WWM n° x18
Multichiller_EVO n° x1 Multichiller_EVO n° x2
P. frigorifera kW 864 P. frigorifera kW 1728
Dimensioni Dimensioni
A mm 2600 A mm 2600
B mm 3990 B mm 6650
C mm 1850 C mm 1850
WWM_I_UN50_05 www.aermec.com 717
