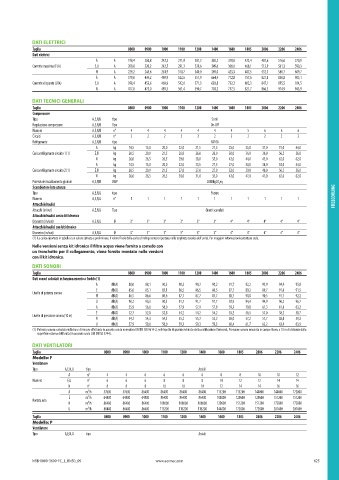

Page 627 - AERMEC - CATALOGO PRODOTTI 2024

DATI ELETTRICI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Dati elettrici
A A 190,4 206,8 242,5 271,9 301,2 330,2 378,6 423,4 487,6 516,6 570,9
Corrente massima (FLA) E,U A 209,8 226,2 242,5 291,3 320,6 349,6 398,0 468,1 512,9 561,3 590,3

N A 229,2 245,6 261,9 310,7 340,0 369,0 423,3 487,5 532,3 580,7 609,7
A A 379,0 434,2 469,9 522,6 551,9 664,4 712,8 757,6 821,8 850,8 905,1
Corrente di spunto (LRA) E,U A 398,4 453,6 469,9 542,0 571,3 683,8 732,2 802,3 847,1 895,5 924,5
N A 417,8 473,0 489,3 561,4 590,7 703,2 757,5 821,7 866,5 914,9 943,9
DATI TECNICI GENERALI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406

Compressore
Tipo A,E,N,U tipo Scroll
Regolazione compressore A,E,N,U Tipo On-Off
Numero A,E,N,U n° 4 4 4 4 4 4 4 5 6 6 6
Circuiti A,E,N,U n° 2 2 2 2 2 2 2 2 2 2 2
Refrigerante A,E,N,U tipo R410A
A kg 14,5 15,0 20,0 22,0 21,5 21,5 25,0 25,0 31,0 31,0 44,0
Carica refrigerante circuito 1 (1) E,U kg 20,5 20,0 21,5 26,0 26,0 26,0 30,0 36,0 36,0 56,5 56,0
N kg 26,0 26,5 26,5 29,0 28,0 35,0 42,0 44,0 43,0 62,0 62,0
A kg 14,5 15,0 20,0 22,0 23,5 21,5 27,0 30,0 38,0 34,0 44,0
Carica refrigerante circuito 2 (1) E,U kg 20,5 20,0 21,5 27,0 27,0 27,0 32,0 39,0 40,0 56,5 56,0
N kg 26,0 26,5 26,5 30,0 31,0 35,0 42,0 47,0 47,0 62,0 62,0
Potenziale riscaldamento globale A,E,N,U GWP 2088kgCO 2 eq
FREECOOLING Tipo A,E,N,U tipo 1 1 1 1 1 Piastre 1 1 1 1 1 FREECOOLING
Scambiatore lato utenza
1
Numero
A,E,N,U
n°
Attacchi idraulici
Attacchi (in/out) A,E,N,U Tipo Giunti scanalati
Attacchi idraulici senza kit idronico
Diametro (in/out) A,E,N,U Ø 3” 3” 3” 3” 3” 3” 4” 4” 4” 4” 4”
Attacchi idraulici con kit idronico
Diametro (in/out) A,E,N,U Ø 3” 3” 3” 3” 3” 3” 4” 4” 4” 4” 4”
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.

Nelle versioni senza kit idronico il filtro acqua viene fornito a corredo con
un tronchetto per il collegamento, viene fornito montato nelle versioni
con il kit idronico.
DATI SONORI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Dati sonori calcolati in funzionamento a freddo (1)
A dB(A) 88,0 88,1 90,3 90,2 90,2 90,2 91,7 92,2 93,9 94,4 95,8

E dB(A) 85,0 85,1 85,1 86,5 86,5 86,5 87,7 89,2 89,7 91,0 91,5
Livello di potenza sonora
N dB(A) 86,5 86,6 86,6 87,7 87,7 87,7 88,7 90,0 90,5 91,7 92,2
U dB(A) 90,2 90,3 90,3 91,7 91,7 91,7 92,9 94,4 94,9 96,2 96,7
A dB(A) 55,9 56,0 58,0 57,9 57,9 57,9 59,3 59,8 61,3 61,8 63,2
E dB(A) 52,7 52,8 52,8 54,2 54,2 54,2 55,2 56,5 57,0 58,2 58,7
Livello di pressione sonora (10 m)
N dB(A) 54,2 54,3 54,3 55,2 55,2 55,2 56,0 57,2 57,7 58,8 59,3
U dB(A) 57,9 58,0 58,0 59,3 59,3 59,3 60,4 61,7 62,2 63,4 63,9

(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
DATI VENTILATORI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Modello: F
Ventilatore
Tipo A,E,N,U tipo Assiali

A n° 4 4 6 6 6 6 8 8 10 10 12
Numero E,U n° 6 6 6 8 8 8 10 12 12 14 14
N n° 8 8 8 10 10 10 12 14 14 16 16
A m³/h 57600 57600 86400 86400 86400 86400 115200 115200 144000 144000 172800
E m³/h 64800 64800 64800 86400 86400 86400 108000 129600 129600 151200 151200
Portata aria
N m³/h 86400 86400 86400 108000 108000 108000 129600 151200 151200 172800 172800
U m³/h 86400 86400 86400 115200 115200 115200 144000 172800 172800 201600 201600
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406

Modello: P
Ventilatore
Tipo A,E,N,U tipo Assiali

NRB-0800-3600-FC_I_UN50_09 www.aermec.com 625
