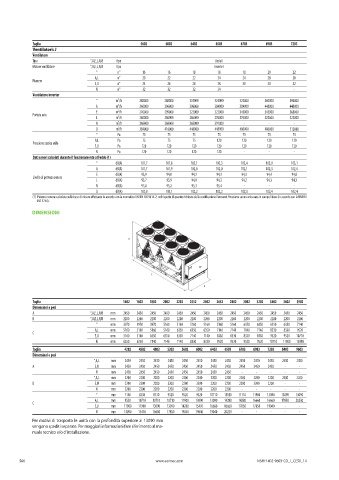

Taglia 5602 6002 6402 6503 6703 6903 7203
Ventilatori: J
Ventilatore
Tipo °,A,E,L,N,U tipo Assiali
Motore ventilatore °,A,E,L,N,U tipo Inverter
° n° 16 16 18 18 18 20 22
A,L n° 20 22 22 24 24 28 28
Numero
E,U n° 24 26 28 28 30 30 32
N n° 32 32 32 34 - - -
Ventilatore inverter
° m³/h 288000 288000 324000 324000 324000 360000 396000
A m³/h 360000 396000 396000 384000 384000 448000 448000
E m³/h 276000 299000 322000 322000 345000 345000 368000
Portata aria
L m³/h 260000 286000 286000 276000 276000 322000 322000
N m³/h 368000 368000 368000 391000 - - -
U m³/h 384000 416000 448000 448000 480000 480000 512000
° Pa 75 75 75 75 75 75 75
A,L Pa 75 75 75 120 120 120 120
Pressione statica utile
E,U Pa 120 120 120 120 120 120 120
N Pa 120 120 120 120 - - - ARIA-ACQUA
Dati sonori calcolati durante il funzionamento a freddo (1)
° dB(A) 101,7 101,8 102,1 102,3 102,4 103,0 103,1
A dB(A) 101,7 101,9 102,0 102,0 102,1 102,3 102,4
E dB(A) 93,9 94,0 94,2 94,3 94,3 94,4 94,8
Livello di potenza sonora
L dB(A) 93,7 93,9 94,0 94,2 94,2 94,3 94,3
N dB(A) 95,0 95,2 95,3 95,4 - - -
U dB(A) 102,0 102,1 102,2 102,2 102,3 102,4 102,4
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent. Pressione sonora misurata in campo libero (in accordo con la UNI EN
ISO 3744).
DIMENSIONI

A

C

B
Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802 3002 3202 3402 3602 3902
Dimensioni e pesi
A °,A,E,L,N,U mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
B °,A,E,L,N,U mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
° mm 3970 3970 3970 5160 5160 5160 5160 5160 5160 6350 6350 6350 6350 7140

A,L mm 5160 5160 5160 5160 6350 6350 6350 7140 7140 7140 7140 8330 8330 9520
C
E,U mm 5160 5160 6350 6350 6350 7140 7140 8330 8330 8330 8330 9520 9520 10710
N mm 6350 6350 7140 7140 7140 8330 8330 9520 9520 9520 9520 10710 11900 13090
Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Dimensioni e pesi
°,A,L mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
A E,U mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 - -
N mm 2450 2450 2450 2450 2450 2450 2450 2450 - - - - -
°,A,L mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
B E,U mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 - -
N mm 2200 2200 2200 2200 2200 2200 2200 2200 - - - - -
° mm 7140 8330 8330 9520 9520 9520 10710 11110 11110 11900 13090 13090 13090
A,L mm 9520 10710 10710 10710 11900 13090 13090 14280 14280 16660 16660 17850 20230
C
E,U mm 11900 11900 13090 13090 14280 15470 16660 16660 17850 17850 19040 - -
N mm 13090 15470 16660 17850 19040 19040 19040 20230 - - - - -

Per motivi di trasporto le unità con la profondità superiore ai 13090 mm
vengono spediti separate. Per maggiori informazioni fare riferimento al ma-
nuale tecnico e/o d'installazione.
